Beschrijving

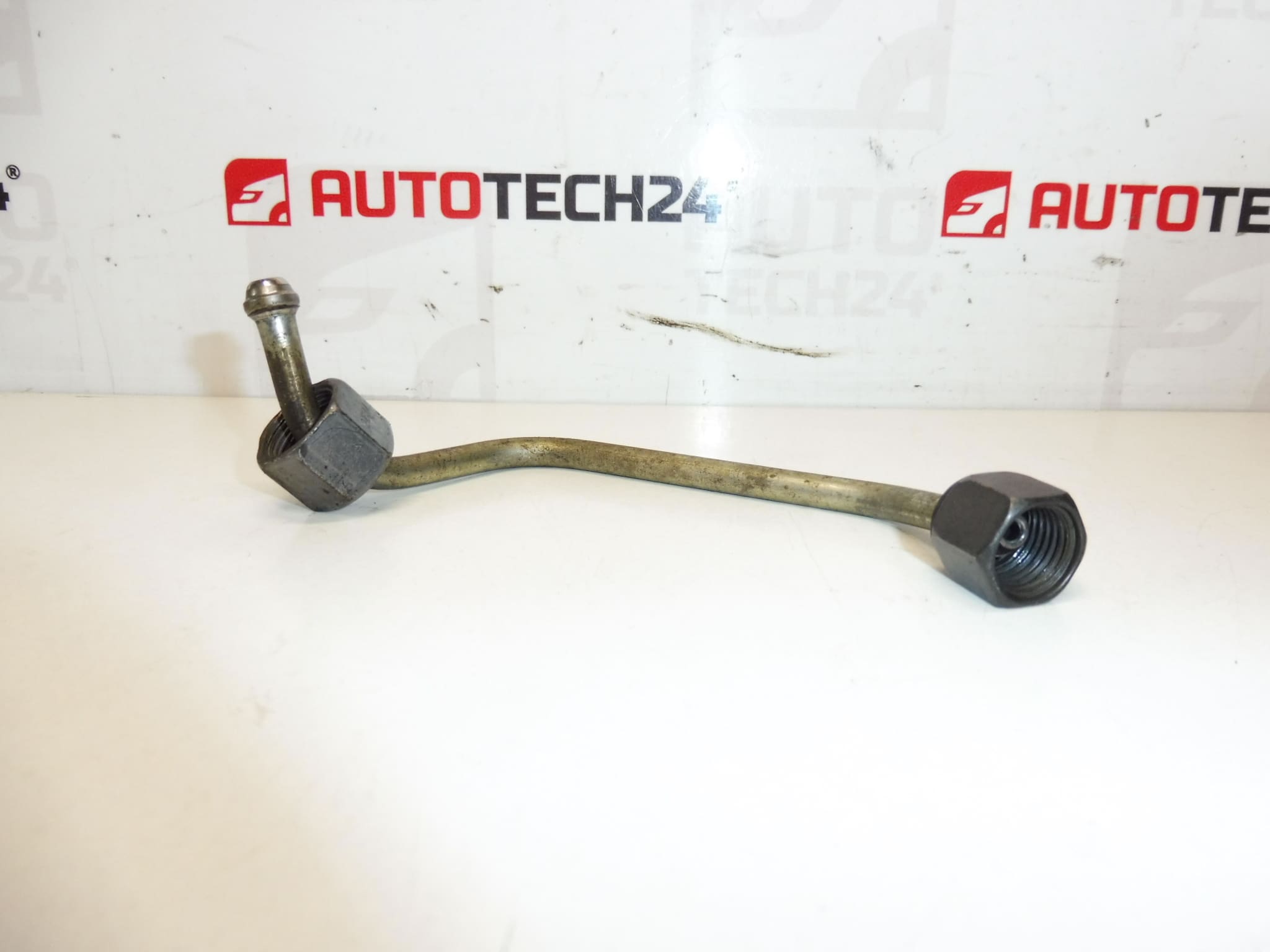

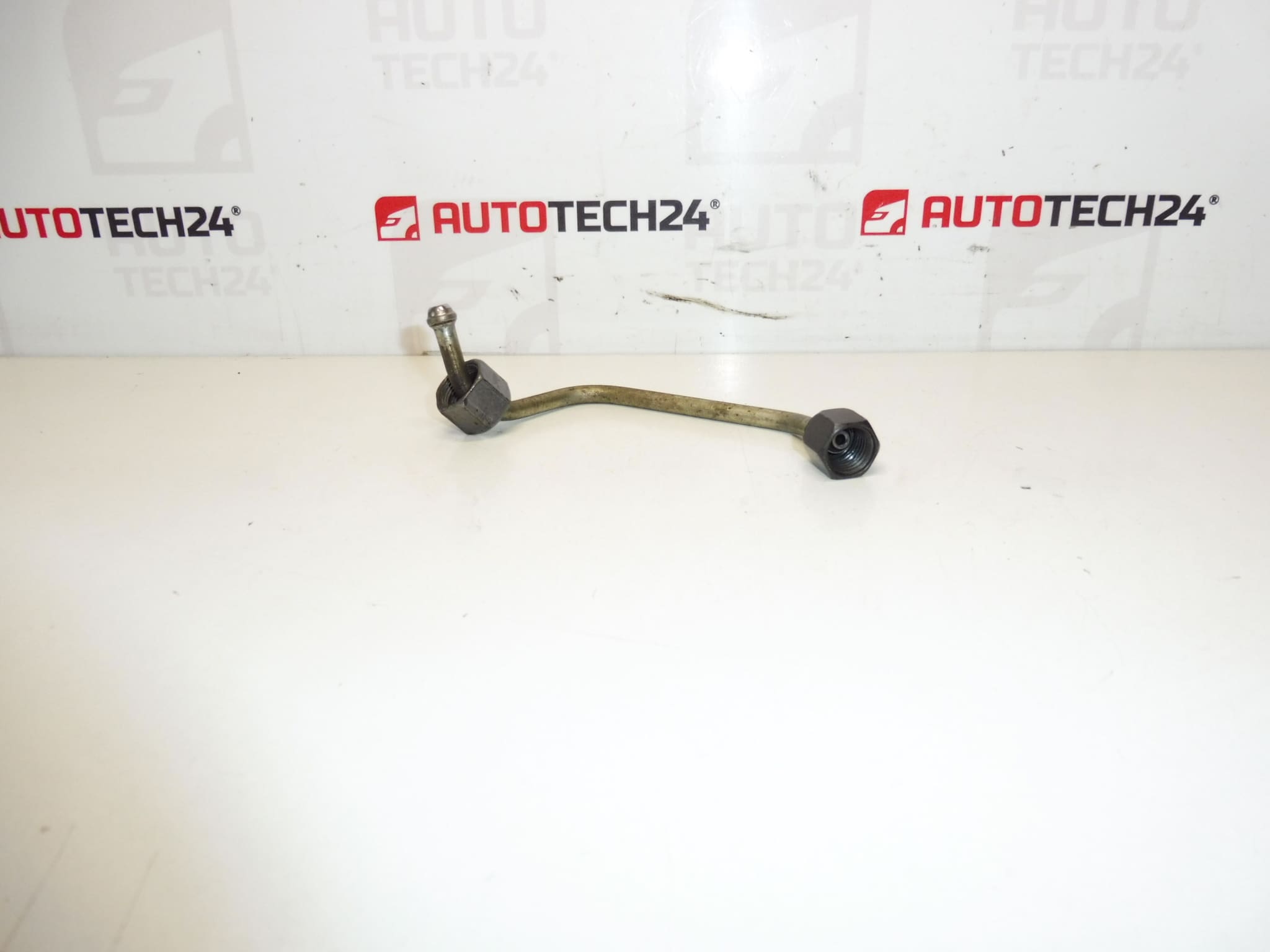

Uitlaatleiding voor BOSCH injectiepomp 1.4 HDI en 1.6 HDI eHDI
Onderdeelbeschrijving
Gebruikte RAIL uitlaatpijp van hogedruk injectiepomp voor Citroën en Peugeot auto’s. De documenten geven het gebruik aan van 1.4 HDI- en 1.6 HDI eHDI-motoren met een BOSCH-injectiepomp. De leiding zorgt voor de brandstofleiding in het hogedrukgedeelte van het injectiesysteem, waar de integriteit van de leiding en de dichtheid van de verbindingen essentieel zijn.
Laat u bij uw keuze vooral leiden door de markeringen 9804226780 en 1570Q3 en de vergelijking met het originele onderdeel. De motoraanduiding alleen is niet voldoende om de geschiktheid voor een specifiek auto-ontwerp te bepalen. Dit onderdeel biedt de mogelijkheid om de beschadigde lijn te vervangen, als de staat ervan en de regels van de voertuigfabrikant hermontage toelaten.
Technische informatie
- Fabrikant: niet gespecificeerd; BOSCH wordt in de documenten vermeld als de fabrikant van de injectiepomp.
- Model: niet gespecificeerd; merken Citroën en Peugeot staan vermeld.
- Motor volgens documenten: 1.4 HDI en 1.6 HDI eHDI.
- Type onderdeel: pompuitlaatleiding, RAIL-systeemaccessoire.
- Staat: gebruikt onderdeel.
- Andere nummers: niet gespecificeerd.
Productcodes
- Productcodes: 9804226780, 1570Q3.
- Modelnamen: niet vermeld.
Vergelijk de nummers met de aanduiding van het originele onderdeel en de relevante servicedocumentatie. Controleer ook de vorm van de lijn, het ontwerp van de terminals en de bevestiging.
Installatieaanbevelingen
Over het algemeen geldt voor dit type onderdeel het volgende: werkzaamheden aan hogedrukbrandstofleidingen vereisen consistente reinheid en veilige drukverlaging. De exacte procedure is afhankelijk van het specifieke model en ontwerp van de auto. Wij raden een professionele installatie aan. Indien de fabrikant het gebruik van een nieuwe leiding na demontage voorschrijft, mag u het gebruikte onderdeel niet opnieuw monteren.
1) Vóór montage
- Vergelijk de productnummers, vorm, lengte-indeling, eindkappen en eventuele bevestigingspunten met het oude stuk.
- Inspecteer de schroefdraden, pasvlakken en de hele lijn. Gebruik geen buis met scheuren, deuken, aanzienlijke corrosie of beschadigde uiteinden.
- Controleer de netheid van het interieur. Als u vervuiling of metaaldeeltjes vermoedt, monteer het onderdeel dan niet zonder professionele beoordeling.
- Zoek de oorzaak van het oorspronkelijke defect, zodat het na de vervanging niet meer voorkomt.
2) Benodigde gereedschappen en materialen
Over het algemeen zijn geschikte sleutels voor pijpverbindingen, een momentsleutel, een veiligheidsbril en handschoenen, middelen voor het reinigen van het gebied rond de verbindingen, pluisvrije doeken, schone beschermpluggen en een opvangbak voor de resterende brandstof nodig. Kijk voor de aanscherpingsvoorschriften in de documentatie van het specifieke voertuig.
3) Stapsgewijze montageprocedure
- Immobiliseer het voertuig, zet de motor af en laat hem afkoelen. Werk in een geventileerde ruimte zonder ontstekingsbronnen.
- Volgens de serviceprocedure van de fabrikant moet u het brandstofsysteem veilig drukloos maken en het voertuig beveiligen tegen onbedoeld starten. Laat de druk niet ontsnappen door de gewrichten los te maken.
- Kijk naar de bedrading volgens de documentatie van de auto en noteer de originele route en bevestiging.
- Reinig de omgeving van alle losgekoppelde plaatsen grondig, zodat er geen vuil in het injectiesysteem terechtkomt.
- Gebruik een geschikt gereedschap om de aansluitingen en eventuele houders los te maken. Voorkom krachtoverbrenging naar stroomafwaartse componenten.
- Verwijder zonder geweld de originele leiding en bescherm de open verbindingen onmiddellijk met schone pluggen.
- Vergelijk beide onderdelen opnieuw en controleer de pasvlakken van de tegenhangers. Los nieuw gedetecteerde corruptie op voordat u doorgaat.
- Plaats de vervangingsslang in zijn natuurlijke positie, zonder spanning. Buig het niet, breng de schroefdraad eerst met de hand aan en gebruik geen niet-voorgeschreven afdichtingsmiddelen.
- Zet de verbindingen en bevestigingsmiddelen vast in de volgorde en volgens de waarden voorgeschreven door de fabrikant. Retourneer de gedemonteerde omliggende componenten.
- Herstel de bedrijfstoestand en voer de voorgeschreven procedure uit voor het vullen of ontluchten van het systeem. Zorg ervoor dat er geen hogedrukaansluitingen aanwezig zijn voor ontluchting.
-
4) Controles na de montage en functieverificatie
Controleer de bevestiging, het spanningsvrij leggen en de afstand tot omliggende componenten. Controleer na het opstarten op lekkages volgens een veilige procedure volgens de servicedocumentatie. Zoek nooit met de hand of met aanraking naar lekkages van hogedrukbrandstof. Schakel bij lekkage onmiddellijk de motor uit en maak het systeem veilig weer drukloos voordat u verder gaat werken. Maak pas een korte proefrit na een succesvolle inspectie; herhaal vervolgens de controle.
5) De meest voorkomende montagefouten en preventie
- Vuil in de aansluitingen: maak de omgeving schoon voordat u de stekker uit het stopcontact haalt en gebruik stekkers.
- Geforceerd zitten of buigen: los de vormmismatch op door het juiste onderdeel te kiezen en dit niet aan te passen.
- Gekruiste draad of onjuist aandraaien: begin met de hand en volg de instructies van de fabrikant.
- Hergebruik van een ontoelaatbare leiding: respecteer de regels voor het vervangen van de hogedrukleiding voor de specifieke auto.
Redenen waarom het onderdeel beschadigd is
Bij dit soort beheer komen doorgaans de volgende oorzaken in aanmerking; het is geen omschrijving van de staat van het aangeboden stuk:
- Trillingen en vermoeidheidsstress met ontbrekende of losse bevestiging.
- Montage met spanning, ongepaste buiging of contact met omliggende componenten.
- Corrosie en mechanische schade tijdens eerdere reparaties.
- Schade aan schroefdraad en afdichtingsoppervlakken als gevolg van onjuist vastdraaien of herhaaldelijk hanteren.
- Onzuiverheden in de gewrichten die hun strakheid kunnen verminderen.
