Beschrijving

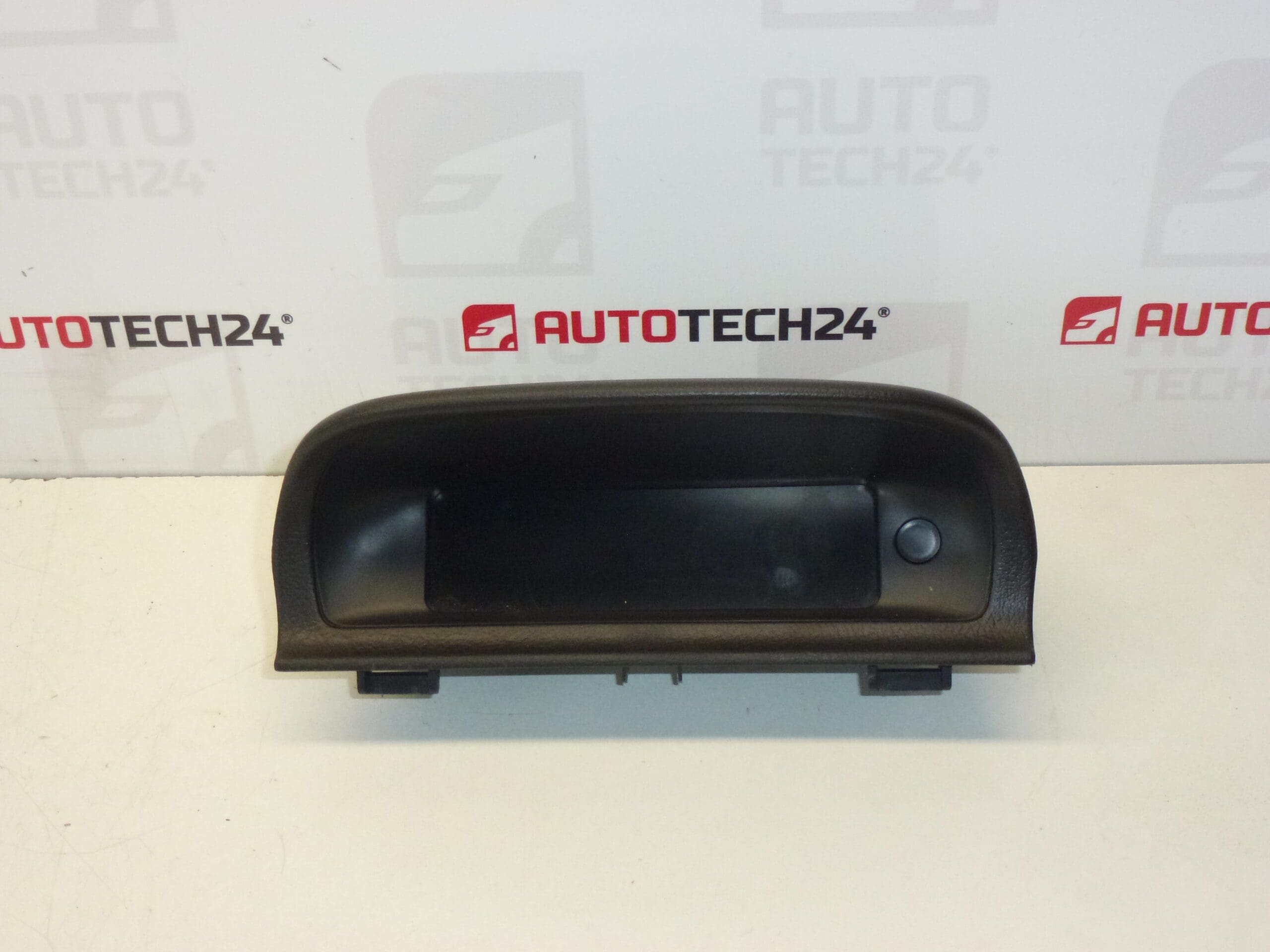

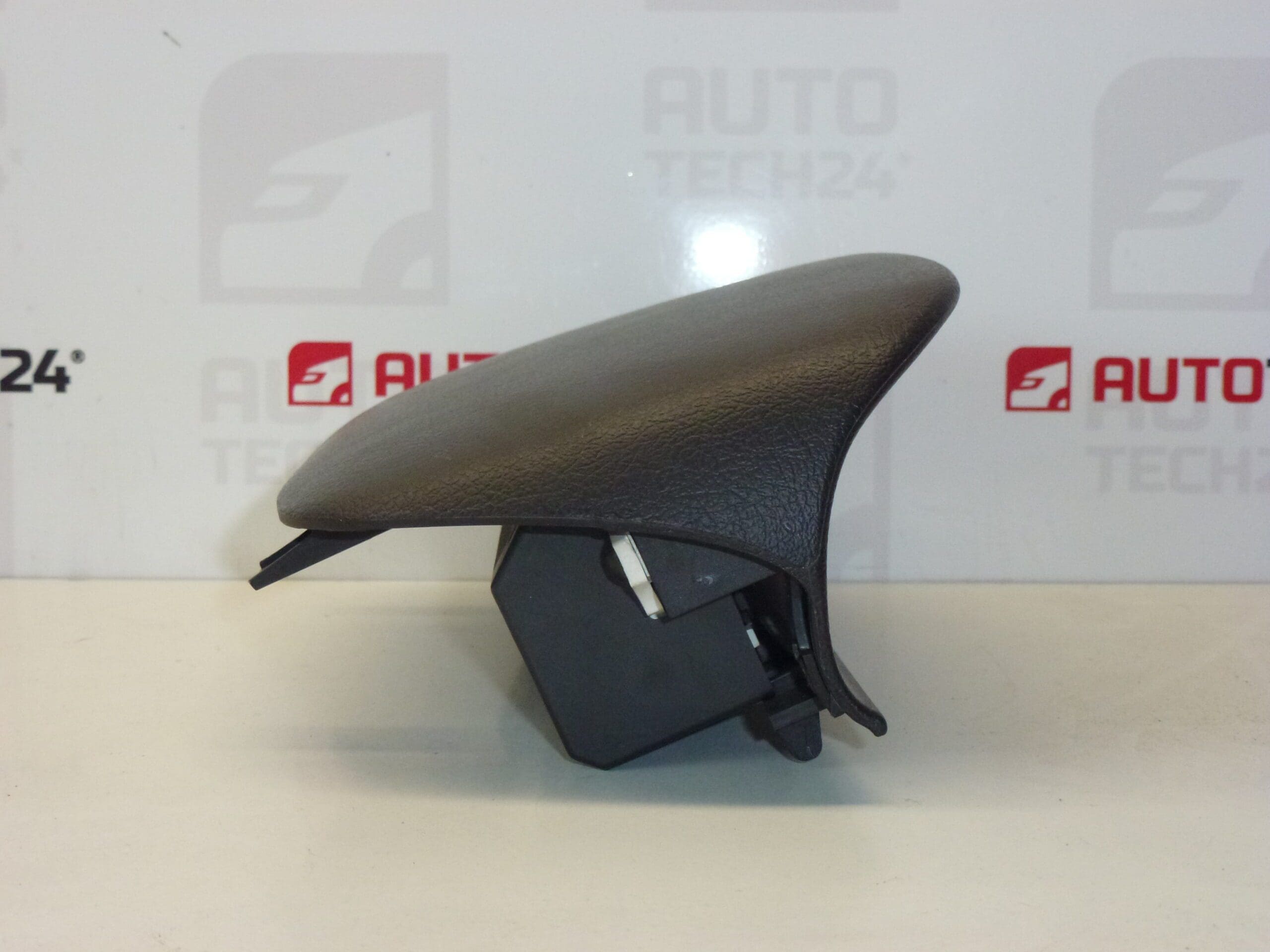

Display van radio en boordcomputer voor Peugeot 307 vanaf 2005. Sommige functies moeten mogelijk geactiveerd worden met diagnostische apparatuur.
Beschrijving
Dit display is bedoeld voor de radio en boordcomputer van de Peugeot 307 (type 307 II) en geeft informatie zoals radiostation, tijd, boordcomputerwaarden (verbruik, afstand, gemiddelde snelheid), temperatuur en voertuigmeldingen. Het vervangt de originele schermmodule en is geschikt voor voertuigen met de gerelateerde Peugeot/stellantis-electronica. Houd er rekening mee dat bepaalde functies of menu-items na montage geactiveerd of geconfigureerd moeten worden met diagnostische apparatuur.
Technische informatie
- Fabrikant: Stellantis / Peugeot
- Model: Peugeot 307 (307 II) — vanaf 2005
- Productcodes: 9664222280, 9658083380, 9822637880
- Andere nummers: 6155CH, 6155CJ, 6155CC, 6155CE
Montage
Monteer de module bij voorkeur door een ervaren monteur. Volg deze stappen om schade te voorkomen:
- Maak de accu eerst los voordat u met demontage begint.
- Verwijder de dashboardafdekking en/of radio-omlijsting volgens het fabrieksschema.
- Schroef de radio/bedieneenheid los en trek de connectoren voorzichtig los; let op borgclips.
- Vervang het display en sluit de connectoren correct aan. Controleer op losse of gecorrodeerde contacten.
- Monteer alles terug in omgekeerde volgorde en sluit de accu weer aan.
- Test alle functies. Sommige opties moeten mogelijk met diagnostische apparatuur (bijv. DiagBox) geactiveerd of ingesteld worden.
Aanbevelingen voor montage
- Werk op een droge, schone werkplek en gebruik geschikt gereedschap om clips en schroeven te beschermen.
- Voorkom ESD-schade; raak printplaten en connectorpinnen zo min mogelijk direct aan.
- Controleer stekkercontacten op corrosie en reinig indien nodig met geschikt contactreinigingsmiddel.
- Indien u twijfelt over diagnose of activering van functies, laat de afrondende configuratie uitvoeren met PSA-diagnoseapparatuur.
Waarom het onderdeel het vaakst faalt
Veel voorkomende storingsoorzaken zijn veroudering van de achtergrondverlichting (LEDs), defecte soldeerverbindingen door thermische belastingen, uitvallende condensatoren op de voeding van het display en corrosie of slecht contact op stekkerverbindingen. Symptomen zijn compleet uitgevallen scherm, halve of flikkerende weergave, strepen of onleesbare tekens. Spanningspieken of vochtinwerking versnellen slijtage.
Praktische tips
- Deelonderdelen voor het display worden vaak gevonden via referentienummer; klanten zoeken frequent op de bovengenoemde productcodes.
- Bewaar oude module tot de werking van de nieuwe unit volledig gecontroleerd is, voor het geval bepaalde instellingen overgezet moeten worden.
