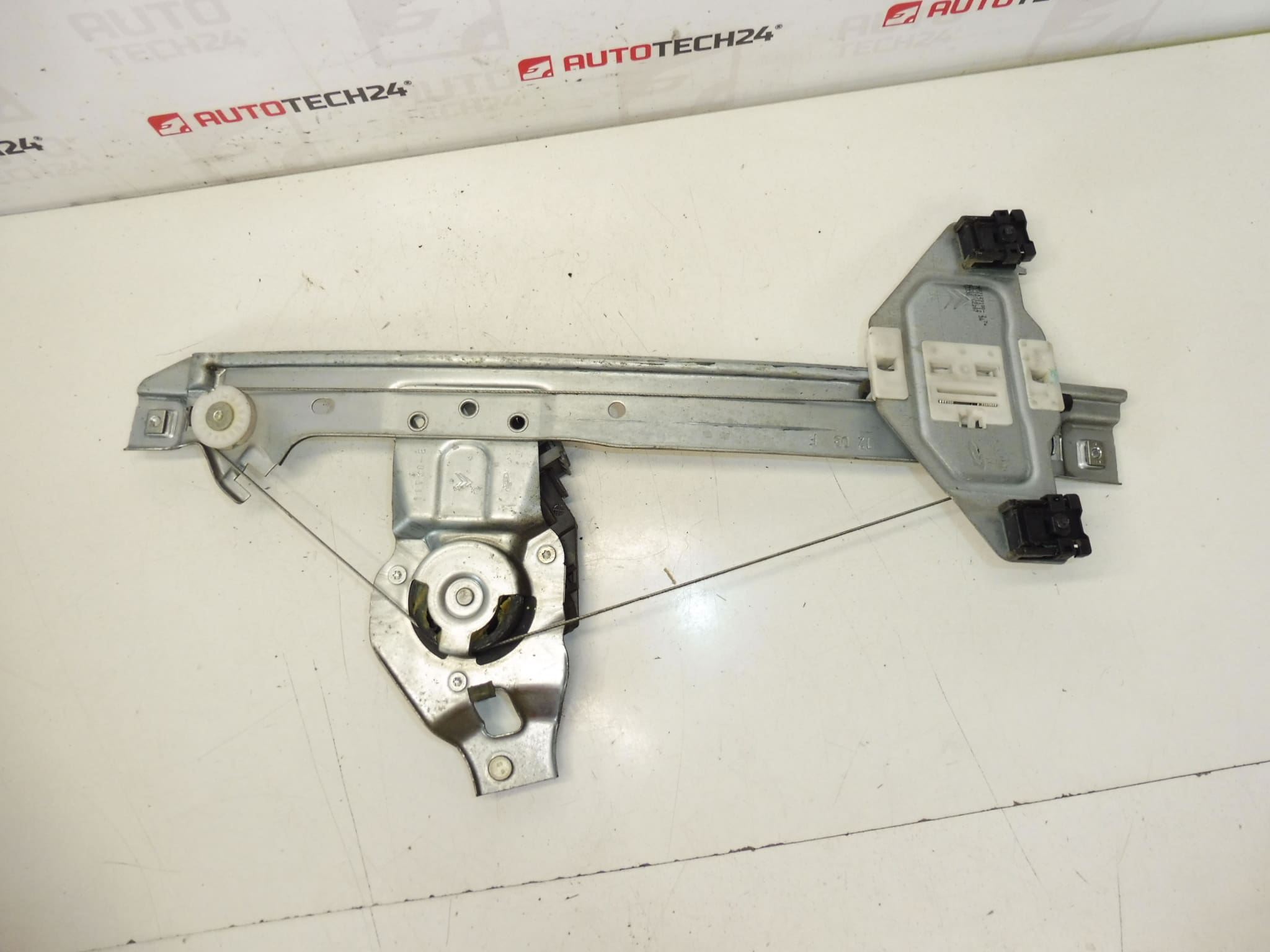

Citroën C3 II A51 9224G3 oprolmechanisme voor raam rechtsachter

Beschrijving

Mechanisme voor het elektrisch neerlaten van de rechter achterruit voor Citroën C3 II A51 auto’s
Zijdeur achter de passagier
Inclusief elektromotor
6PIN

Onderdeelbeschrijving

Het gebruikte raammechanisme is bedoeld voor de rechter achterdeur van de Citroën C3 II A51. Het onderdeel bevat ook een elektromotor, dus het is een compleet elektrisch mechanisme dat klaar is voor montage nadat is gecontroleerd of het overeenkomt met het originele onderdeel.

Dit auto-onderdeel is geschikt voor het repareren van een defecte of beschadigde raambediening wanneer de ruit niet soepel beweegt, blijft hangen, het mechanisme overslaat of de motor niet goed reageert. Dankzij de 6PIN aanduiding is het belangrijk om vóór installatie de connector en het ontwerp te vergelijken met het bestaande onderdeel in de auto.

Er wordt ook gezocht op productnummers, vooral 9224G3 en 9802619280.

Technische informatie

• Fabrikant: Stellantis Citroën Peugeot
• Model: Citroën C3 II A51
• Andere nummers: 9802619280, 6PIN

Productcodes

• Productcodes: 9224G3, 9802619280
• Modellen: Citroën C3 II, Citroën C3 II A51

Installatieaanbevelingen

Voor het elektrische raammechanisme geldt in het algemeen dat de exacte vervangingsprocedure kan variëren, afhankelijk van het specifieke ontwerp van de deur en de uitrusting van de auto. Hieronder vindt u een praktische algemene procedure die typisch is voor dit type onderdeel.

1) Vóór montage

• Controleer of het nieuwe gebruikte onderdeel qua vorm, bevestiging, motorpositie en connectorontwerp overeenkomt met het originele onderdeel.
• Vergelijk vooral de rechter achterkant, het aantal pinnen van de 6PIN connector en de algehele indeling van het mechanisme.
• Controleer op schade aan de kabel, geleidingsonderdelen, beugels, bevestigingspunten of elektrische connector.
• Controleer vóór installatie ook de staat van het glas, de geleiderails en de bedrading in de deur, zodat het defect na vervanging niet opnieuw optreedt.

2) Benodigde gereedschappen en materialen

• reguliere set handgereedschap
• hulpmiddelen voor het voorzichtig verwijderen van vullingen
• schroevendraaiers en golaset
• wasmiddel voor het verwijderen van vuil
• doek of handdoeken
• werkhandschoenen

3) Stapsgewijze montageprocedure

1. Zet het contact af en beveilig het voertuig tegen beweging.
2. Demonteer het rechter achterdeurpaneel om de handgrepen, afdekkingen en elektrische aansluitingen niet te beschadigen.
3. Verwijder voorzichtig de beschermende elementen die de binnenkant van de deur bedekken, indien aanwezig.
4. Zorg ervoor dat het vensterglas zich in een veilige positie bevindt, zodat het niet valt en beschadigd raakt als het mechanisme wordt verwijderd.
5. Koppel de elektrische connector van de downloadmotor los en controleer de staat, netheid en eventuele tekenen van oxidatie.
6. Maak de verbinding tussen het glas en het daalmechanisme los, afhankelijk van het autoontwerp.
7. Schroef de bevestiging van het originele mechanisme los en verwijder voorzichtig de hele set uit het deurgedeelte.
8. Vergelijk het oude en nieuwe onderdeel naast elkaar, vooral de bevestigingspunten, de mechanismegeleider en de 6PIN connector.
9. Plaats het vervangingsmechanisme in de deur, plaats het in de juiste positie en bevestig het aan de originele bevestigingspunten.
10. Sluit de elektromotor aan, sluit vervolgens het mechanisme aan op het glas en controleer of alles past zonder spanning of kruising.
11. Test vóór de definitieve montage van de deur de basisbeweging van het raam over het gehele werkbereik.
12. Nadat u de werking heeft gecontroleerd, plaatst u de beschermende elementen terug en installeert u het deurpaneel.
• 4) Controles na de montage en functionele testverificatie
  • Controleer of het venster soepel omhoog en omlaag beweegt.
  • Controleer het mechanisme op ongebruikelijke geluiden, overslaan en stotteren.
  • Controleer of het glas goed op zijn plaats zit en niet kantelt tijdens het bewegen.
  • Controleer of de connector stevig is aangesloten en of de bedrading nergens bekneld zit.
  • Probeer na het inklappen van de deur de raambedieningsfunctie opnieuw.

  5) De meest voorkomende montagefouten + hoe u ze kunt vermijden

  • Verwissel de zijkant van het onderdeel – controleer altijd of dit het rechterachtermechanisme is voordat u het monteert.
  • Niet passend bij de connector – controleer het 6PIN ontwerp voordat u het onderdeel in de deur monteert.
  • Montage zonder controle van de geleidingsonderdelen – vuile of beschadigde geleidingen kunnen zelfs met een functioneel mechanisme storingen veroorzaken.
  • Onvoldoende bevestiging van het glas tijdens demontage – het glas kan vallen en beschadigd raken.
  • Knelzittende bedrading – controleer altijd de bedrading wanneer u het deurpaneel terugplaatst.

  Redenen waarom het onderdeel beschadigd is

  • slijtage van het mechanisme tijdens langdurig gebruik
  • overbelasting wanneer het glas vast komt te zitten in de geleider
  • schade aan kabels of geleidingsonderdelen
  • Het binnendringen van vocht in het deurgedeelte en daaropvolgende corrosie of verminderde werking
  • Storing elektrische motor of elektrische verbinding
  • onzorgvuldig omgaan met het raam of het met geweld sluiten in de verkeerde positie van het glas
