Beschrijving

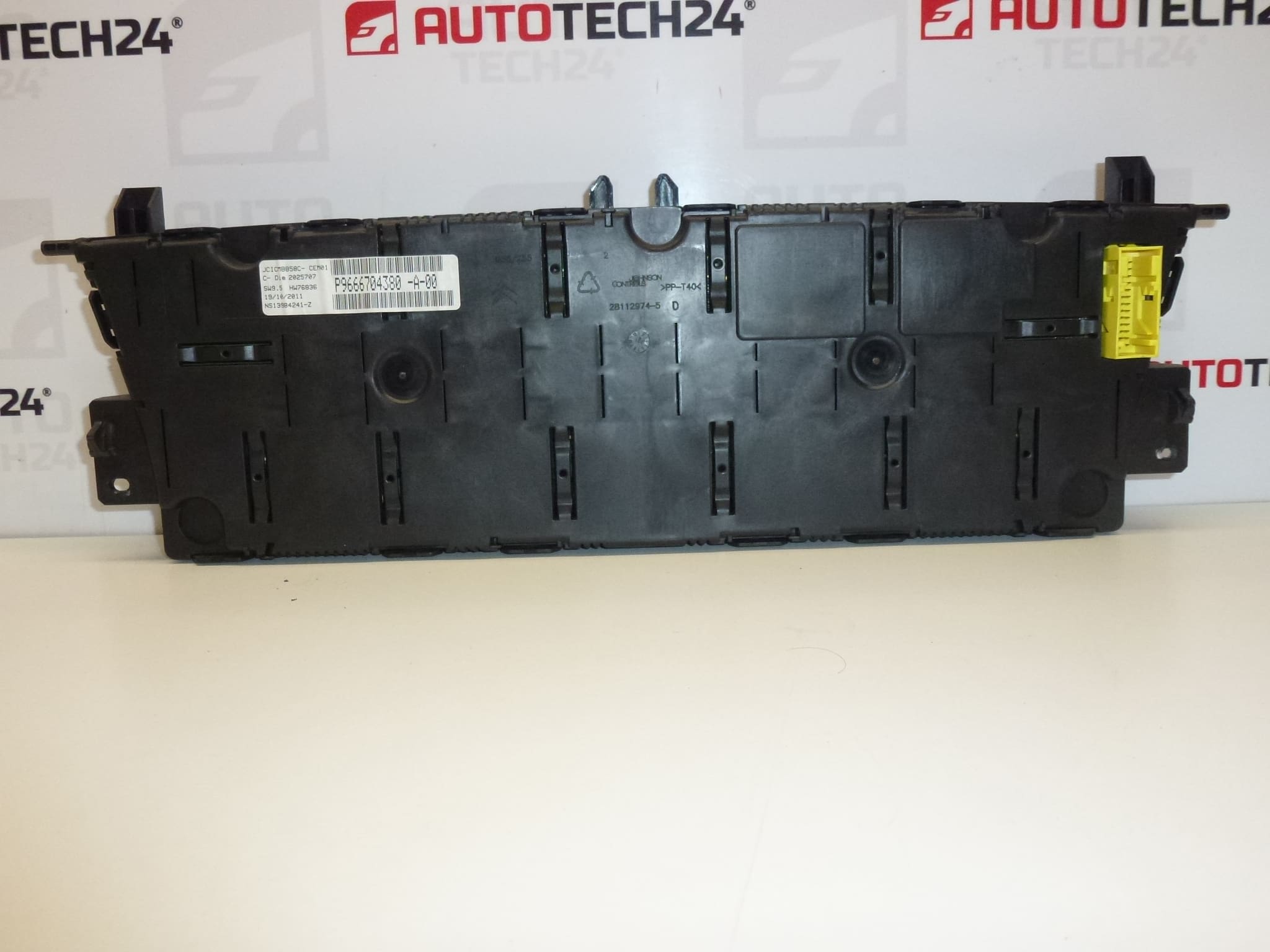

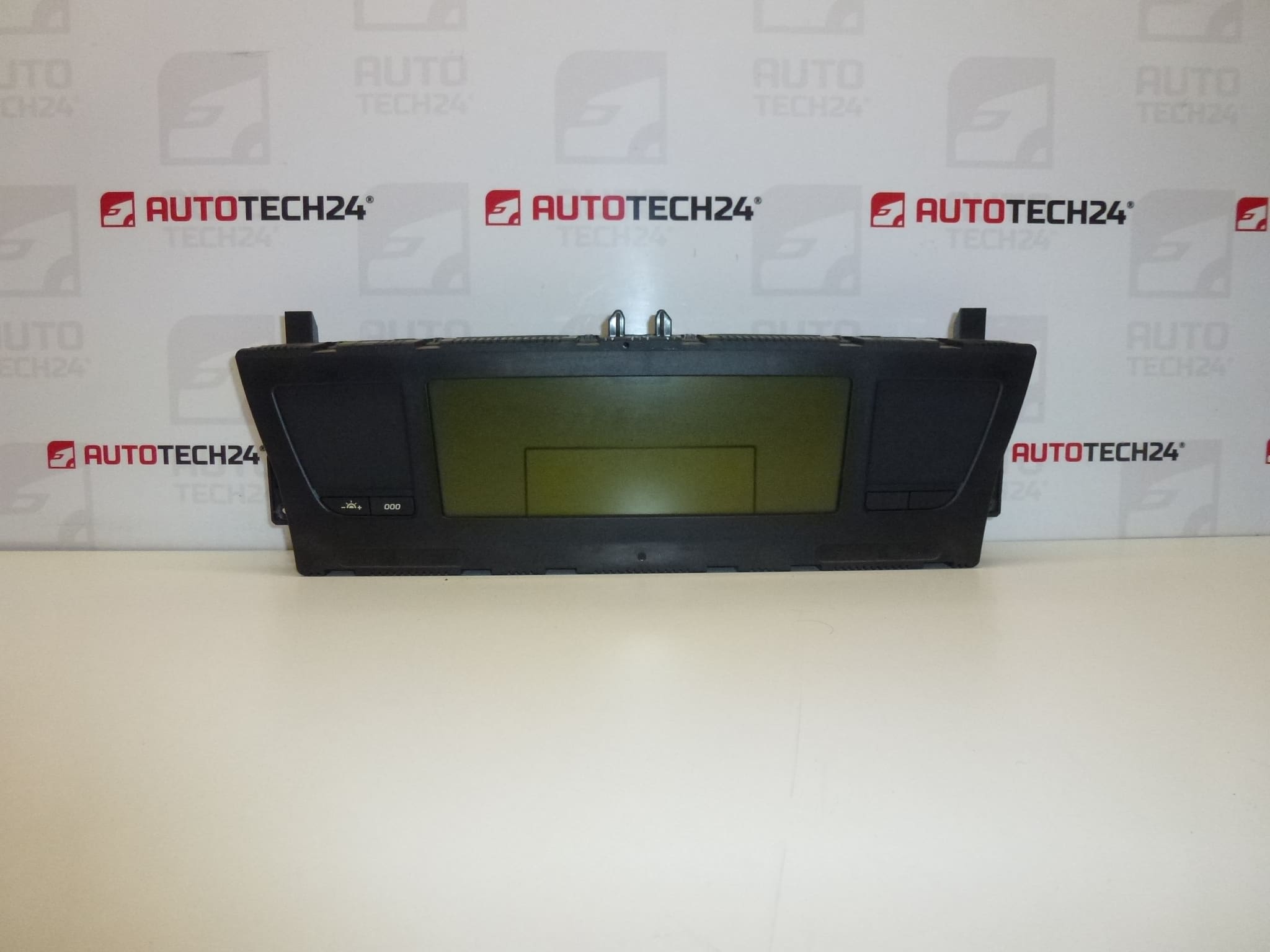

Volledig gecombineerd instrumentenpaneel voor Citroën C4 Picasso I en Grand C4 Picasso tot 2013. Aantal gereden kilometers: ca. 274.000 km.
Complete tellerunit (tachometer/instrumentenpaneel) geschikt voor voertuigen uit het PSA-concern. Dit onderdeel bevat snelheidsmeter, toerentalmeter, kilometerteller en waarschuwingslampjes en wordt vaak gezocht op referentienummers 9666217280, 9666217280-A-01, 6103KV of 6103AP. Ideaal voor monteurs en doe-het-zelvers die een direct vervangend instrumentenpaneel zoeken voor Citroën C4 Picasso I / Grand C4 Picasso (tot 2013).
Het onderdeel is geschikt voor toepassingen waar het originele paneel dezelfde productcode of compatibele hardwareversie heeft. Bij vervanging kunnen verschillen in codering of kilometertellerwaarde optreden; in sommige gevallen is aanpassing of klonen van de geheugeninhoud noodzakelijk om volledige werking en juiste kilometrering te behouden.
Technische informatie
- Fabrikant: Citroën / Stellantis
- Model: Citroën C4 Picasso I, Grand C4 Picasso (tot 2013)
- Productcodes: 9666217280, 9666217280-A-01, 6103KV, 6103AP
- Andere nummers: 9666704380, 9666704380-A-00
- Status kilometers: Ongeveer 274.000 km (afgelezen op het instrumentenpaneel)
Functie en veelvoorkomende defecten
Het instrumentenpaneel verzamelt en visualiseert kritieke rij- en motorgegevens: snelheid, toerental, afgelegde afstand, brandstofniveau en waarschuwingsmeldingen. Veelvoorkomende storingen zijn uitval van verlichting/backlight, losse of gecorrodeerde stekkers, defecte LCD- of segmentdisplay, en interne elektronische storingen zoals gebroken soldeerverbindingen of falende componenten door ouderdom.
Waarom Het Onderdel Vaak Kapot Gaat
- Leeftijd en kilometrage: Mechanische en elektronische slijtage na veel kilometers.
- Vocht en corrosie: Infiltratie van vocht leidt tot kortsluiting en corrosie van contacten.
- Thermische spanningen: Herhaalde warmte- en koudeschakelingen veroorzaken spanningen in soldeer en elektronica.
- Spanningspieken of slechte accu-aansluiting: Onjuiste spanningsvoorziening kan elektronische componenten beschadigen.
Aanbevelingen Voor Montage
- Accu altijd afkoppelen voor demontage om beschadiging van de elektronica te voorkomen.
- Werk ESD-veilig: raak printplaten en connectorcontacten niet met blote handen aan.
- Verwijder stuurkolomafdekkingen en noteer bevestigingspunten en connectorposities zorgvuldig.
- Controleer productcodes op het vervangende paneel en vergelijk stekkeraansluitingen vóór montage.
- Na montage alle functies en waarschuwingslampjes controleren. Eventuele ontbrekende functies kunnen codering of adaptatie vereisen.
Vervanging en Inbedrijfstelling
Demontage gebeurt via verwijdering van afdekkappen rond de stuurkolom, losschroeven van de bevestiging en ontkoppelen van de multi-connectoren. Bij terugplaatsing aansluiten en controleren op correcte werking. Als het vervangende paneel andere software-/hardwareversie heeft kan het nodig zijn om EEPROM/flash te klonen of de unit te coderen en initialiseren met PSA-servicetools (DiagBox/PP2000). In dat geval verdient het de voorkeur dit door een vakman met juiste apparatuur te laten uitvoeren om immobilizer- en tellerwaarden correct te houden.
Hoe Vaak Gaat Het Kapot
Er is geen vaste levensduur, maar problemen ontstaan vaker bij voertuigen met meer dan 150.000–200.000 km of bij intensief gebruik en ongunstige omstandigheden (vocht, slechte elektrische aansluiting). Regelmatig controleren van stekkers en accuaansluiting verlengt de levensduur.
Opmerkingen
Onderdeel wordt vaak gezocht op referentienummers; controleer deze nummers met het aanwezige onderdeel op het voertuig voor een goede match. Vervanging van het instrumentenpaneel kan gevolgen hebben voor kilometrering en immobilizerfunctionaliteit wanneer coderingsgegevens verschillen.
