Beschrijving

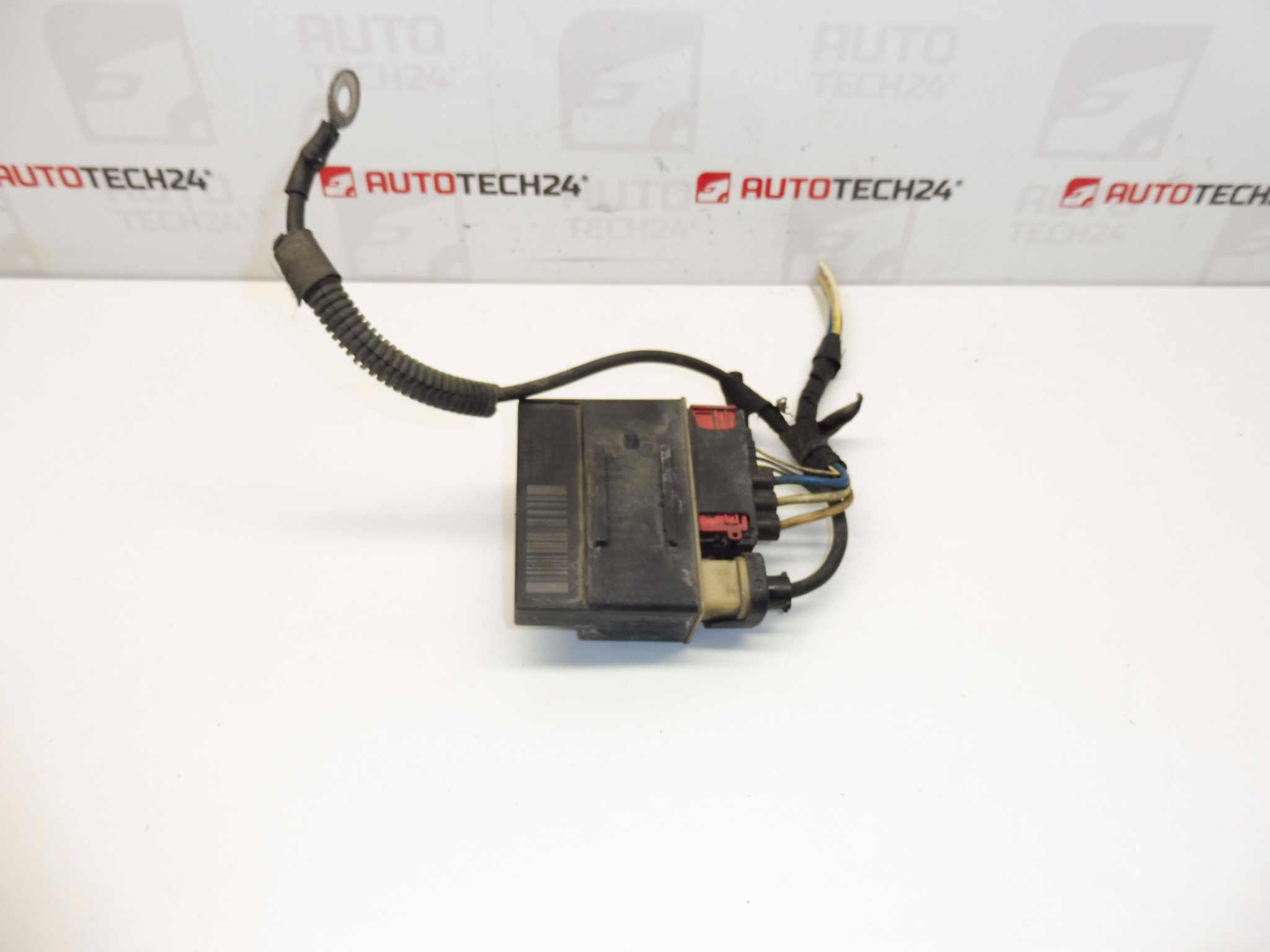

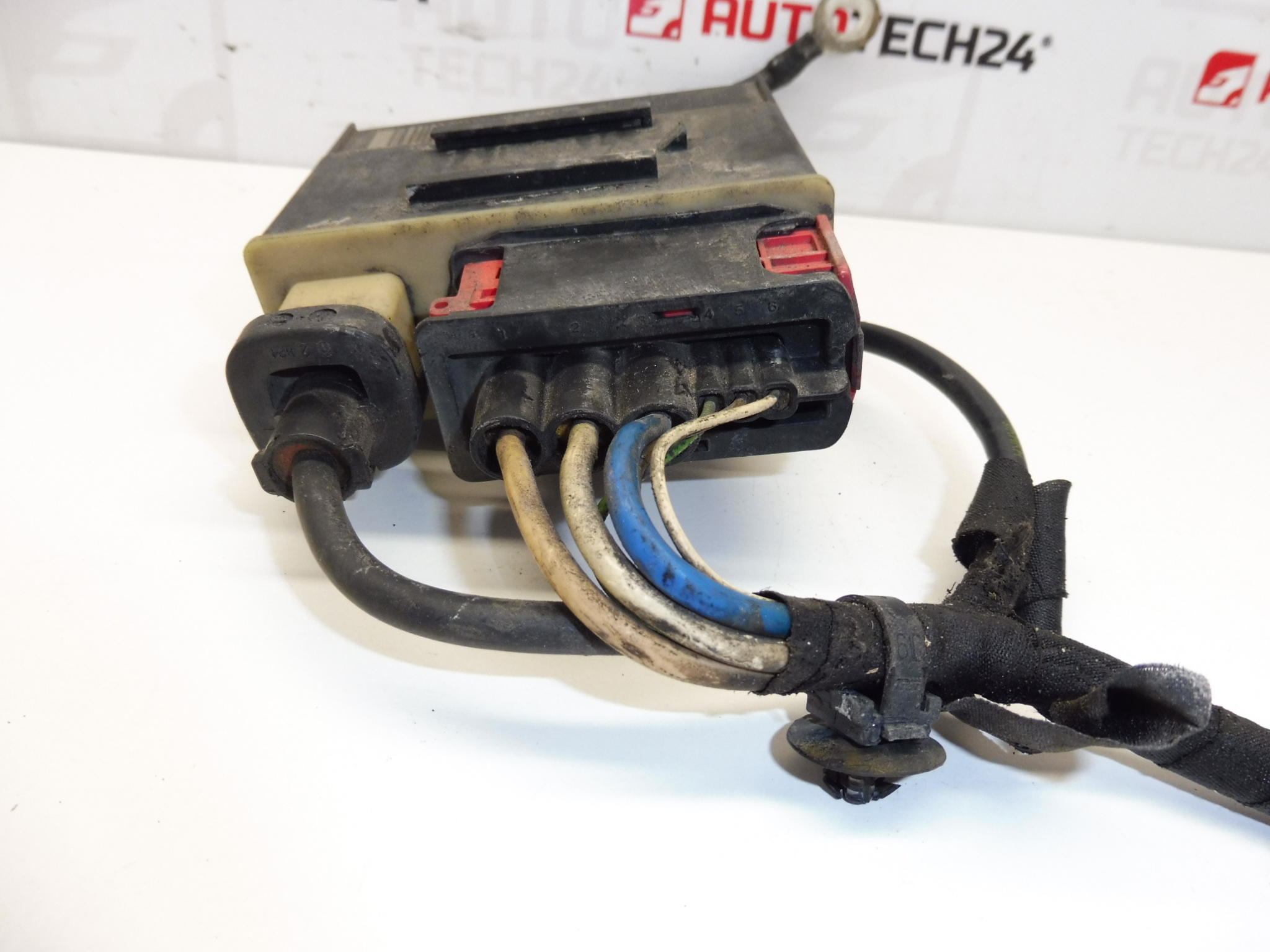

Drieweg koelrelais voor Stellantis-voertuigen. Wordt geleverd met een stuk kabelboom.
Beschrijving
Dit drieweg koelrelais regelt de werking van de koelventilator(en) in verschillende Stellantis-voertuigen en wordt geleverd met een stuk kabelboom voor eenvoudige aansluiting. Het relais schakelt meerdere circuits om verschillende snelheden of ventilatorcombinaties te sturen en speelt een cruciale rol bij het beheer van de motortemperatuur en de aircystemen.
Technische Informatie
- Fabrikant: Stellantis
- Model: Citroën Berlingo III; Citroën Berlingo K9; Citroën C5; Citroën Xsara Picasso; Fiat Doblo III; Opel Combo E K9; Peugeot 3008 I; Peugeot 308; Peugeot 5008 I; Peugeot Partner III; Peugeot Rifter; Toyota ProAce City
- Productcodes: 9662570880; 6500EJ; 6500.EJ; 6500E
- Andere nummers: 9662570880 (veelgebruikte referentie binnen Stellantis-onderdelen)
Hoe Het Werkt
Het relais ontvangt bestuurssignalen van de motormanagement- of klimaatregelingseenheid en schakelt stroom naar één of meerdere koelventilatoren. Als drieweg-relais is het ontworpen om verschillende uitgangen te bedienen (bijvoorbeeld laag, hoog en een extra circuit), zodat de ventilatoren afhankelijk van belasting en koelbehoefte staploos of in schakelingen kunnen werken.
Montage
- Zet het voertuig in veilige stand en schakel alle verbruikers uit.
- Ontkoppel de accu voordat u aan de bedrading of het relais werkt.
- Lokaliseren: open de motorkap en zoek de relais-/zekeringenkast of het montagepunt waar het koelrelais is geplaatst (afhankelijk van model kan dit in het motorcompartiment of in een binnenafdekking zitten).
- Koppel de stekkers en de kabelboom los; noteer zo nodig de positie van contacten of maak een foto voor referentie.
- Verwijder het oude relais en monteer het nieuwe relais met bijgeleverde kabelboom; zorg voor stevige en waterdichte verbindingen.
- Sluit de accu weer aan en voer een functietest uit: start de motor en controleer of de ventilator(en) bij verschillende temperaturen en A/C-instellingen correct inschakelen.
Aanbevelingen Voor Montage
- Gebruik geschikt gereedschap en zorg dat contacten en stekkers schoon en corrosievrij zijn.
- Controleer zeker de massa- en voedingspunten; slechte massa of beschadigde kabels veroorzaken vaak storingen.
- Bevestig de kabelboom zodanig dat wrijving en hittebroncontact wordt vermeden.
- Na installatie altijd functionele controle uitvoeren onder realistische belasting (A/C aan en motor op bedrijfstemperatuur).
Reden Waarom Dit Onderdeel Meestal Faal
Relais met kabelboom falen meestal door externe omstandigheden en slijtage: corrosie op contacten, waterindringing, overbelasting door defecte ventilatormotoren of kortsluiting, en mechanische schade aan de kabelboom. Ook ophoping van warmte en veroudering van interne contacten kan leiden tot intermittente of volledige uitval.
Wanneer Vervangen
Vervang het relais bij duidelijk waarneembare symptomen zoals permanente of intermittente uitval van de koelventilator, ongewone geluiden, smeltplekken op aansluitingen of frequent doorbranden van zekeringen. Er is geen vaste vervangingsinterval; inspecteer bij koelproblemen of elektrische storingsbeelden.
Extra Tips Voor Werkplaatstechnici En Doe-Het-Zelvers
- Controleer eerst zekeringen en de staat van de ventilatormotor voordat het relais wordt vervangen om onnodige vervanging te voorkomen.
- Bij terugkerende storingen altijd de volledige stroomkring meten (voeding, massa, schakelsignalen) om oorzakelijke fouten te lokaliseren.
- Als de bijgeleverde kabelboom afwijkt van de originele aansluiting, controleer pinout en functies zorgvuldig voordat u verbindt.
