Beschrijving

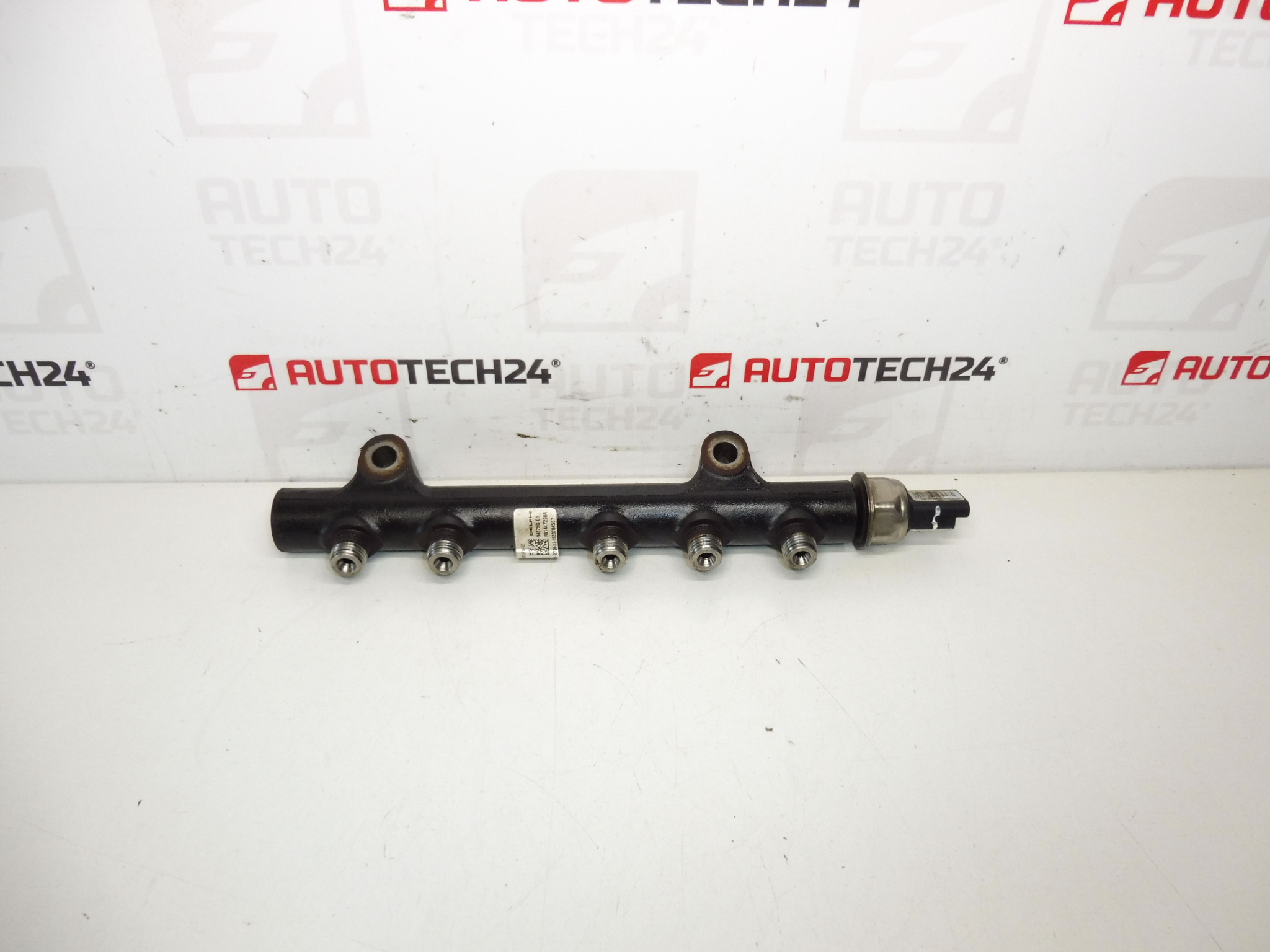

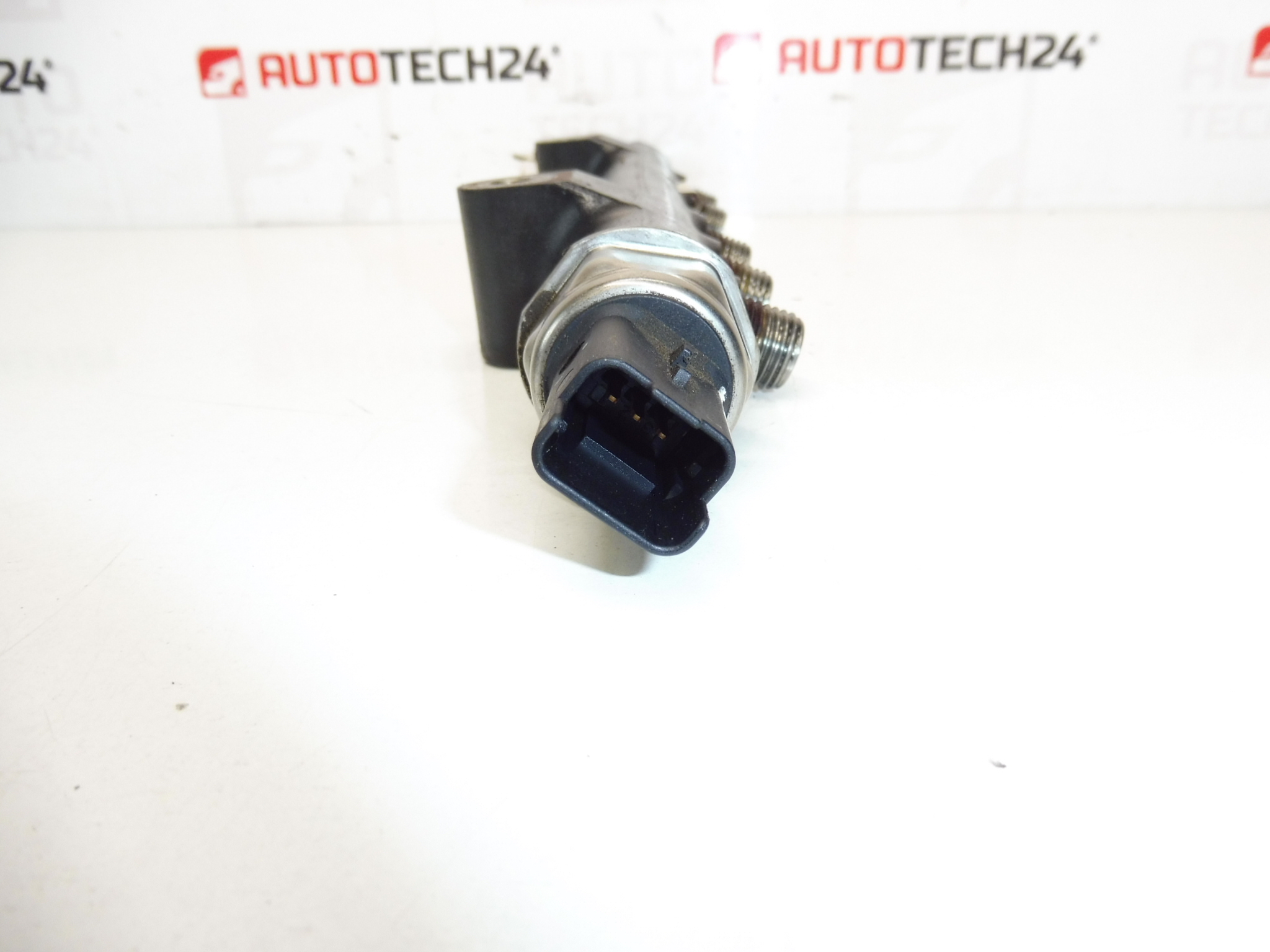

Brandstofrail voor 1.4 HDi- en 1.6 HDi e-HDi-motoren, inclusief brandstofdruksensor. Voedingsrail voor brandstofinjectoren.
Deze rail (invoerramp) is ontworpen voor Common-Rail dieselmotoren 1.4 HDi en 1.6 HDi e-HDi en wordt geleverd met gemonteerde brandstofdruksensor. Een betrouwbare brandstofrail zorgt voor gelijkmatige brandstoftoevoer naar alle inspuiters en is cruciaal voor een stabiele verbranding, zuinig verbruik en correcte foutcodediagnose. Productreferenties zoals 9684753080, 1570Q4 en 1570P7 worden vaak gebruikt door monteurs en doe-het-zelvers bij het zoeken naar vervangende onderdelen voor Citroën en Peugeot voertuigen.
Technische informatie
- Fabrikant: Stellantis / Citroën / Peugeot
- Model: Citroën C3 Picasso, Citroën C4, DS4, Peugeot 3008 I, Peugeot 301, Peugeot 308, Peugeot 5008 I
- Productcodes: 9684753080, 1570Q4, 1570P7
- Andere nummers: 1570P7, 1570Q4, 9684753080
Montageadvies
Voor een correcte en veilige montage gelden de volgende aanbevelingen:
- Werk in een schone omgeving om verontreiniging van het brandstofsysteem te voorkomen.
- Relieveer de brandstofdruk zorgvuldig volgens de gebruikelijke werkprocedures voordat leidingen losgemaakt worden.
- Vervang altijd de afdichtingsringen (O-ringen) van de injectoren en leidingen bij montage; gebruik nieuwe, schone onderdelen om lekkage te voorkomen.
- Monteer de rail zonder vervuiling in de brandstofaansluitingen. Dek open leidingen en aansluitingen af indien nodig.
- Volg de draaimomenten en aanwijzingen van de voertuigfabrikant bij het aandraaien van montagebouten en -koppelingen.
- Na montage: pomp/prime het brandstofsysteem volgens voorschrift, controleer op lekkages en controleer storingscodes met diagnoseapparatuur.
Hoe het onderdeel wordt vervangen
Verwijdering en vervanging van de brandstofrail gebeurt doorgaans in de volgende stappen:
- Brandstofdruk afvoeren en accu beschermen tegen vonkvorming.
- Elektrische connectoren van de brandstofdruksensor en de injectoren loskoppelen.
- Brandstofleidingen losnemen met gepaste afdichting of opvang om lekkend diesel op te vangen.
- Bevestigingsbouten van de rail losnemen en rail voorzichtig verwijderen. Let op beschadiging van injectorzittingen.
- Nieuwe rail monteren met nieuwe O-ringen, leidingen aansluiten en alles volgens voorschrift aandraaien.
- Brandstofsysteem primen, motor starten en inspuiters/rail controleren op lekkage en correcte drukwaarden.
Waarom faalt dit onderdeel meestal
- Vervuiling van de brandstof (slijpsel, water, verontreinigingen) die verstopping of corrosie veroorzaakt.
- Versleten of verharde O-ringen waardoor lekkages ontstaan.
- Beschadiging van de rail of aansluitingen door slecht hanteren of onjuiste montage.
- Defecte brandstofdruksensor die onjuiste metingen geeft en storingen veroorzaakt.
- Roest of corrosie bij oudere voertuigen of bij gebruik van verontreinigde brandstof.
Deze brandstofrail is een veelgezochte vervangingsoptie voor monteurs en doe-het-zelvers die storingen aan het Common-Rail-systeem bij Citroën en Peugeot willen oplossen. Controleer bij montage altijd visueel op beschadigingen en gebruik schone montageonderdelen voor een lange en betrouwbare werking.
