Beschrijving

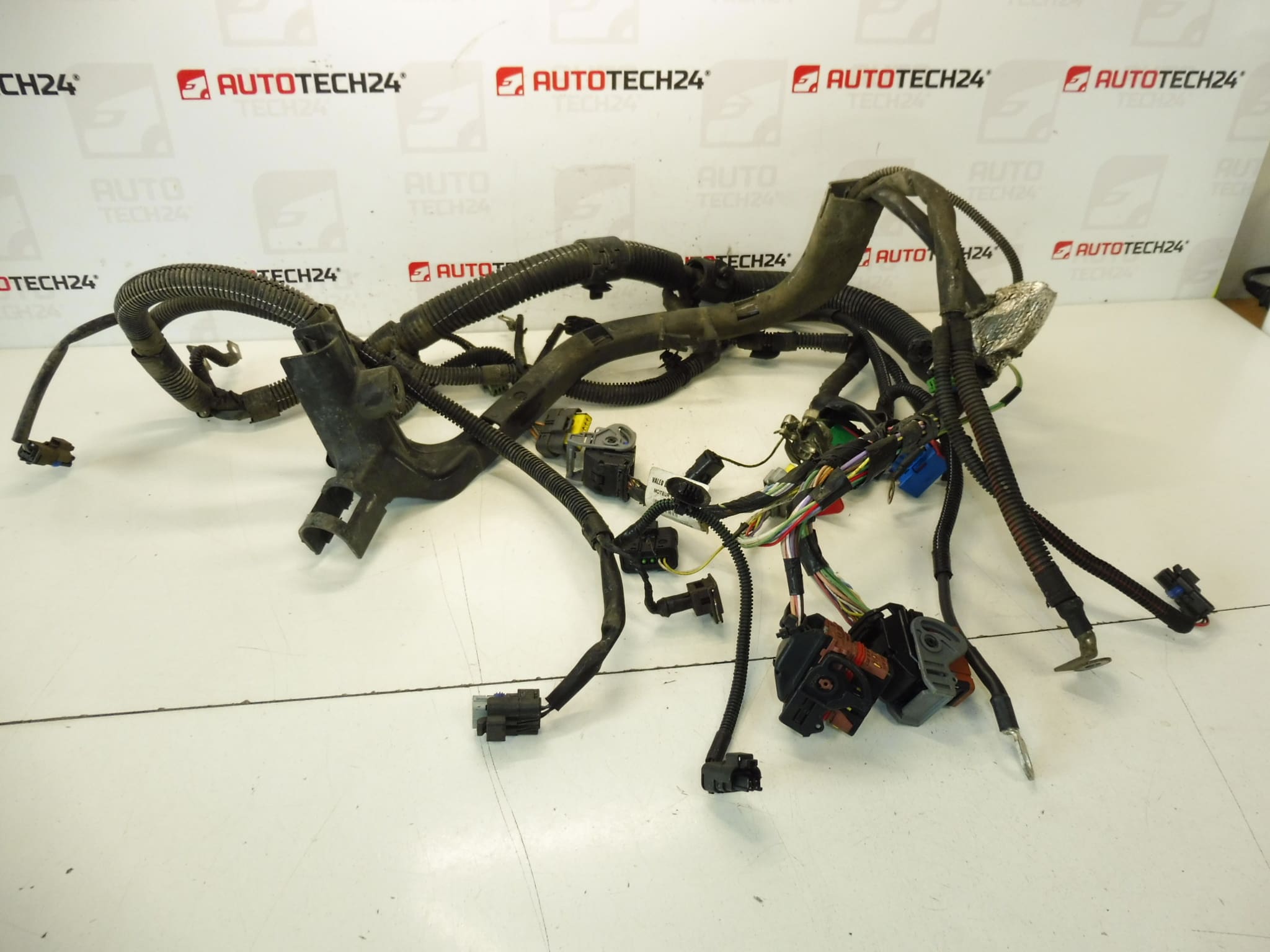

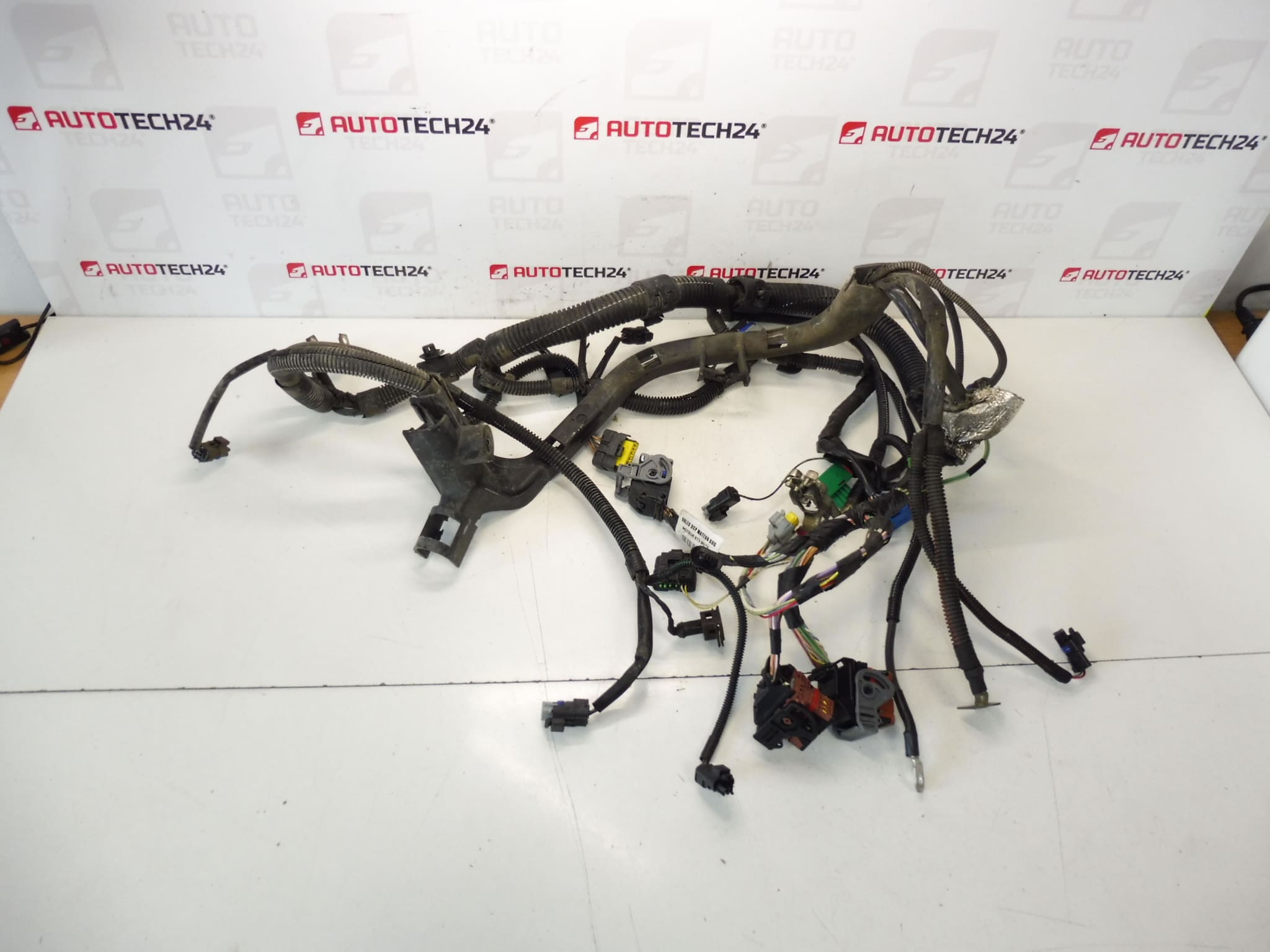

Volledige motorbedrading voor Citroën en Peugeot voertuigen met 1.6 16V NFU-motor. Komt uit een Citroën C4 2008.
Complete, OEM-achtige motorkabelboom voor de 1.6 16V NFU-motor. Deze kabelboom verzorgt de elektrische verbindingen tussen motormanagement, brandstofinspuiting, ontsteking, sensoren en hulpcomponenten en is geschikt voor voertuigen van Citroën en Peugeot met de genoemde motorcode. Door het gebruik van originele onderdeelcodes zoeken klanten deze kabelboom vaak direct op nummer (zie Technische Informatie). Ideaal voor automechanici en doe-het-zelvers die een betrouwbare vervanging nodig hebben na schade, slijtage of vochtschade.
Kenmerken en functie
De motorkabelboom verzamelt en leidt alle elektrische signalen en voedingsspanningen naar en van de motorregeling (ECU), injectoren, bobines, sensoren (krukas-, nokkenas-, koelvloeistoftemperatuur-, luchtdruksensoren), gasklep en hulpcomponenten zoals dynamo en startmotor. Een correcte werking is cruciaal voor stationair lopen, motorrespons, brandstofverbruik en emissies.
Hoe te vervangen
- Voorbereiding: Werkplaats veilig stellen en alle benodigde gereedschappen en bevestigingsmaterialen klaarleggen.
- Gegevens: Noteer positie en markering van alle connectoren of maak foto’s zodat heraansluiting eenvoudig verloopt.
- Batterij loskoppelen: Altijd de minpool van de accu loskoppelen voordat u aan de kabelboom of ECU werkt.
- Toegankelijkheid verbeteren: Luchtfilterhuis, ECU-bescherming en andere afdekkingen verwijderen om bij de kabelboom te komen.
- Losmaken: Connectoren voorzichtig ontgrendelen, kabelbinders en beugels losmaken. Let op beschadigde pennen of corrosie.
- Monteren: Nieuwe kabelboom correct leggen volgens originele bevestigingspunten, connectoren volledig inschuiven en vergrendelen, alle clips en beugels terugplaatsen.
- Nazorg: Accu aansluiten, voertuig starten en alle storingscodes uitlezen en wissen. Controleer op waarschuwingen, lekkages en correcte sensorwaarden tijdens proefrit.
Aanbevelingen Bij Montage
- Draag handschoenen en bescherm ogen. Forceer geen connectoren; gebruik passende ontgrendelingstools.
- Controleer en reinig connectorpinnen; bij aanwezigheid van corrosie pins vervangen of professioneel herstellen.
- Gebruik nieuwe kabelbinders of clips om wrijving en contact met hete onderdelen te voorkomen.
- Bescherm aansluitingen tegen vocht en vuil; bij voorkeur licht insmeren met contactvet/dielectric grease op metalen contacten om corrosie te verminderen.
- Na montage storingscodes uitlezen met geschikte diagnoseapparatuur en werking van systemen controleren.
Waarom Dit Onderdeel Vaak Defect Raken
- Mechanische beschadiging door aanrijdingen of verkeerd losmaken van onderdelen bij onderhoud.
- Wrijving tegen scherpe randen of bewegende delen leidt na verloop van tijd tot kabelisolatiebreuk en kortsluiting.
- Hitte en veroudering: Langdurige blootstelling aan hoge motortemperaturen maakt isolatie bros en scheurgevoelig.
- Vocht en corrosie: Waterinslag of olielekken veroorzaken corrosie van contacten en elektrische storingen.
- Schade door knaagdieren: Kabels kunnen doorgebeten worden, wat tot meerdere storingen leidt.
Technische Informatie
- Fabrikant: Stellantis
- Model: Citroën C4 / Peugeot 307 (1.6 16V NFU motor)
- Productcodes: 9663466280, 9663466380, 9684875780, 9684875680
- Andere nummers: 6564FG, 6569FG
Compatibiliteit
Geschikt voor voertuigen met de 1.6 16V NFU-motor. Voorbeelden: Citroën C4 (eerste generatie, inclusief uitvoeringen rond 2008) en bepaalde uitvoeringen van de Peugeot 307 met dezelfde motorcode. Raadpleeg onderdeelnummer(s) om compatibiliteit te bevestigen voordat u bestelt.
Aanvullende Opmerkingen
Vervanging van de motorkabelboom is een ingreep die ervaring en nauwkeurigheid vereist. Voor langdurige betrouwbaarheid: zorg dat alle bevestigingen correct vastzitten, connectors schoon zijn en dat de kabelboom niet tegen hete uitlaatonderdelen of scherpe randen ligt. Na montage altijd een diagnose uitvoeren en een korte testrit maken om zeker te zijn dat motormanagement, sensoren en actuatoren correct functioneren.
