Kachelactuator BEHR Citroën Peugeot EAD515 P2861001U en 12 647947

Beschrijving

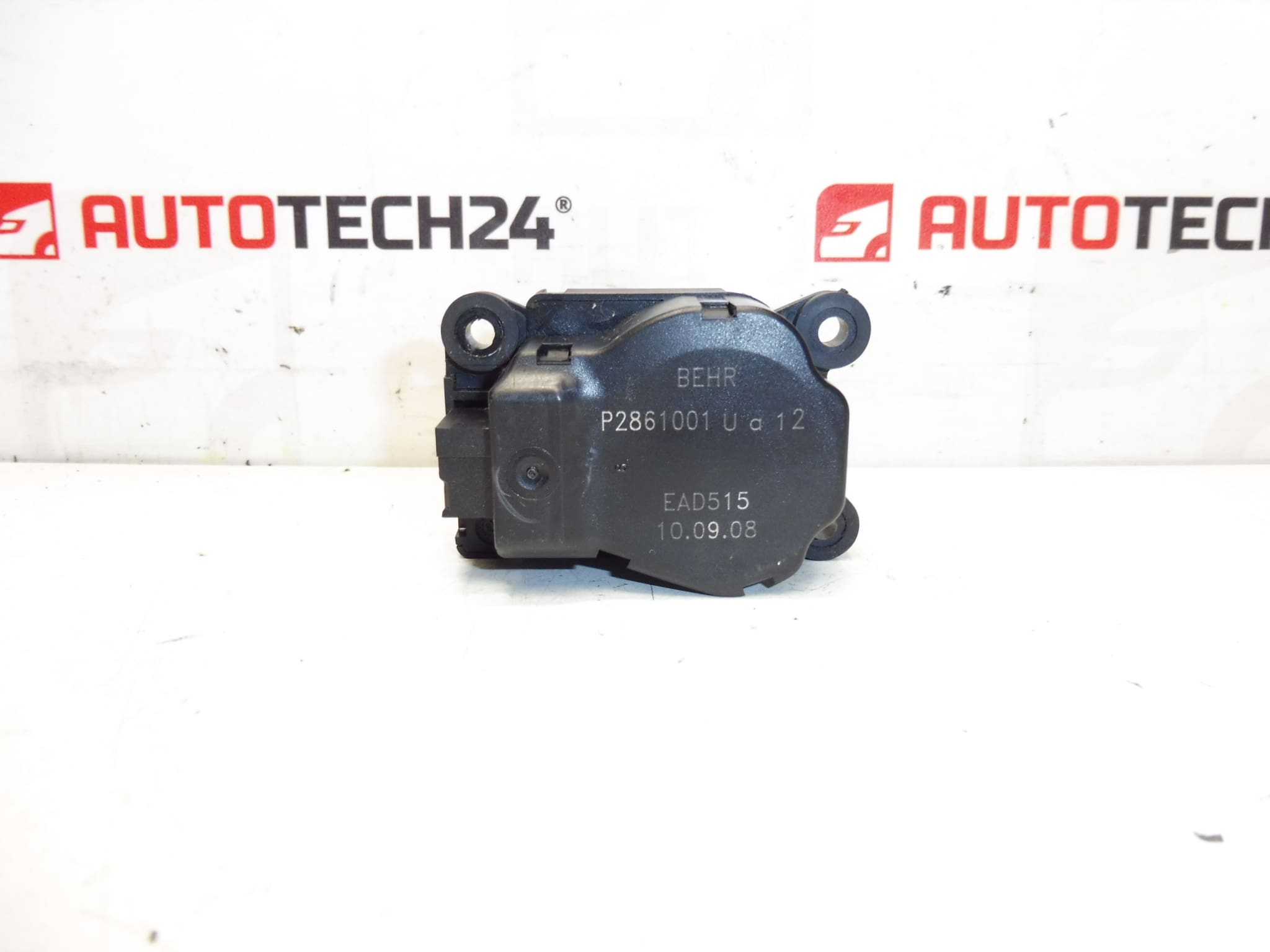

BEHR verwarmingsservomotor voor CITROEN C5 X7 en PEUGEOT 407 facelift-auto’s

Onderdeelbeschrijving

De BEHR verwarmingsservomotor (actuator) is een elektrisch onderdeel dat in het verwarmings-/airconditioningsysteem wordt gebruikt om de respectieve dempers te regelen. Als je te maken hebt met een slechte temperatuurregeling, een verkeerde luchtgeleiding of een onregelmatig verwarmingsgedrag, dan is de servomotor een van de vaak voorkomende boosdoeners.

Het meegeleverde onderdeel is bedoeld voor Citroën C5 X7 en Peugeot 407 facelift. Bij het kiezen is het cruciaal om de markeringen en productcodes rechtstreeks op het onderdeel te vergelijken.

Technische informatie

• Fabrikant: BEHR
• Model: Citroën C5 X7; Peugeot 407 facelift
• Andere nummers: 12 647947

Productcodes

• Productcodes: EAD515; P2861001U; 12 647947

Installatieaanbevelingen

Over het algemeen/typisch voor verwarmingsservomotoren is de volgende procedure van toepassing. De exacte stappen kunnen variëren afhankelijk van het specifieke ontwerp van de verwarming/airconditioning in de auto.

1) Vóór montage

• Vergelijk de originele en nieuwe servomotor: connector, montage, lichaamsvorm, markeringen en codes (EAD515, P2861001U, 12 647947).
• Controleer de staat van de connector en pinnen (oxidatie, loskomen, beschadiging), of reinig deze met een geschikt contactpreparaat.
• Inspecteer het mechanische onderdeel (uitgang/as): het mag niet gescheurd, samengedrukt of met geweld gedraaid zijn.

2) Benodigde gereedschappen en materialen

• Basisset bits/schroevendraaiers en ratel volgens het gebruikte verbindingsmateriaal
• Kleine plastic koevoet (voor het verwijderen van deksels zonder schade)
• Zaklamp
• Voorbereiding voor het reinigen van elektrische contacten (indien nodig)

3) Stapsgewijze montageprocedure

1. Zet voor de zekerheid het contact uit en koppel de accu los (om het risico op kortsluiting en fouten in het systeem te verminderen).
2. Geef toegang tot de servomotor door de benodigde afdekkingen/panelen te verwijderen (de procedure verschilt per automodel).
3. Koppel de elektrische connector van de servomotor los – trek niet aan de bedrading, maar maak de zekering van de connector los.
4. Maak de bevestigingsschroeven/grepen los en verwijder voorzichtig de servomotor.
5. Controleer het tegenstuk (hendel/flap) op vastlopen of mechanische schade.
6. Plaats de servomotor in de juiste positie, zodat deze zonder kracht zit en in de houder past.
7. Zet de bevestiging voldoende vast, zodat de plastic onderdelen niet breken.
8. Sluit de elektrische connector aan en controleer of deze stevig is.
9. Plaats de verwijderde afdekkingen/versieringen opnieuw.
10. Sluit de batterij aan en zet het contact aan.
11. Voer een functionele basiscontrole uit van de temperatuurregeling en wijziging van de luchtstroommodi (indien beschikbaar).
• 4) Controles na de montage en functionele testverificatie
  • Controleer of instellingswijzigingen (temperatuur/modi) de verwachte reactie hebben en dat het systeem soepel werkt.
  • Luister naar ongebruikelijke geluiden (klikken, overslaan), die kunnen duiden op een probleem met de klep of een verkeerde uitlijning.
  • Als de auto klepinitialisatie/kalibratie gebruikt na het loskoppelen van de accu, laat het systeem dan kort “inhalen” nadat u het contact hebt aangezet (volgens de gebruikelijke praktijk).

  5) De meest voorkomende montagefouten + hoe u ze kunt vermijden

  • Een vergelijkbare servomotor verwisselen – vergelijk altijd codes en connector-/montageontwerpen.
  • Geforceerd uitklappen uit de juiste positie – kan de servomotor of klep beschadigen; alles moet passen zonder nieuwsgierig te zijn.
  • Beschadiging van de connector – ontkoppel/verbind met de behuizing van de connector, niet met de kabels.
  • Een stotterende flap negeren – als de flap stijf is, kan de nieuwe servomotor binnenkort uitvallen.

  Redenen waarom het onderdeel beschadigd is

  • Mechanische weerstand van de flappen (stotteren, vuil, beschadigd mechanisme) leidt tot overbelasting van de motorfiets.
  • Slijtage van tandwielen en interne plastic onderdelen tijdens langdurig gebruik.
  • Vocht en oxidatie in de connector of rond het apparaat (onstabiel contact, onderbrekingen).
  • Elektrische pieken / slechte stroomvoorziening (bijv. zwakke batterij, onprofessionele interventies in de elektrische installatie).
  • Onjuiste installatie – onjuiste plaatsing, overstrekking van de bevestiging of manipulatie van de klep “met geweld”.
