Beschrijving

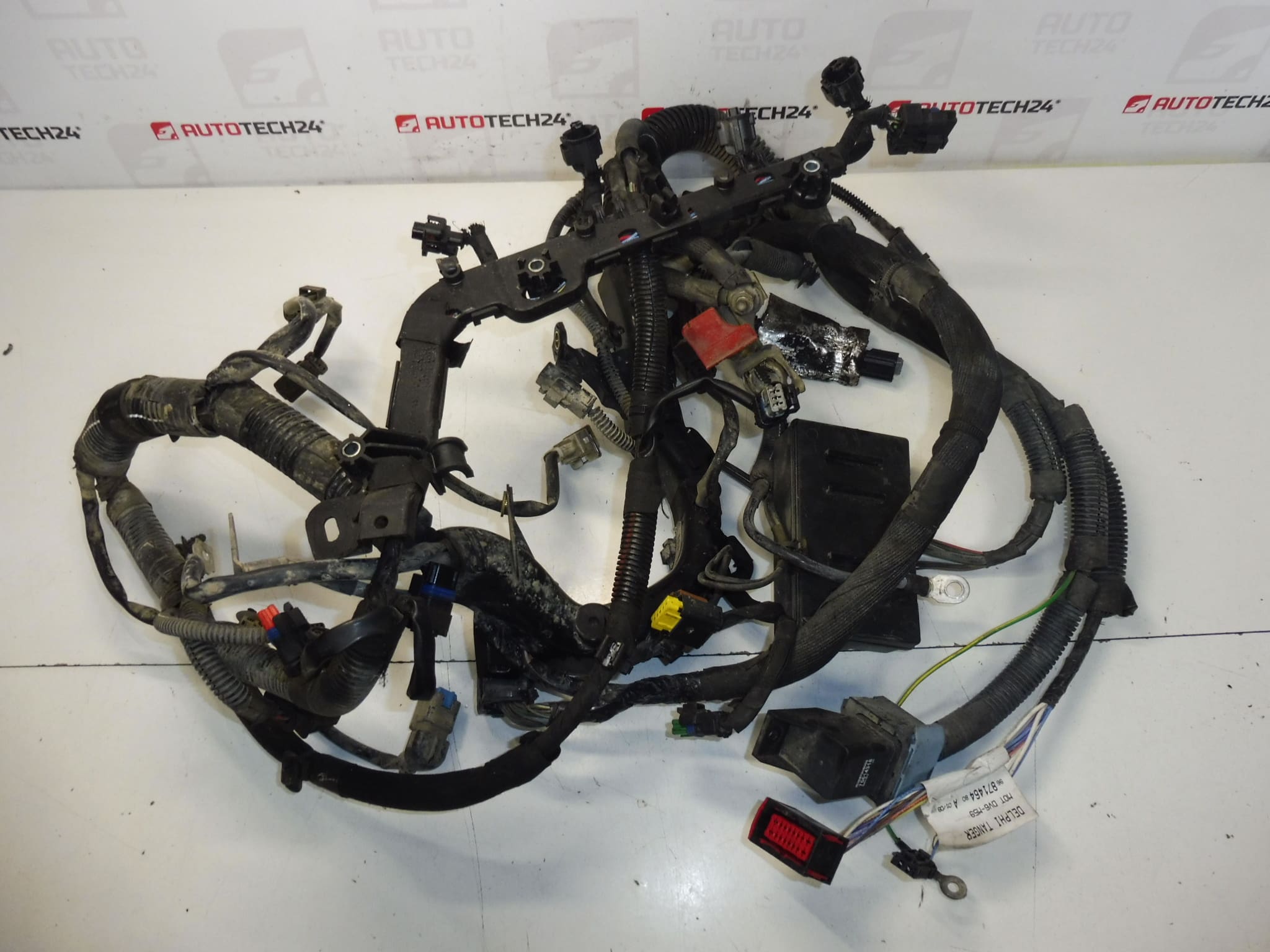

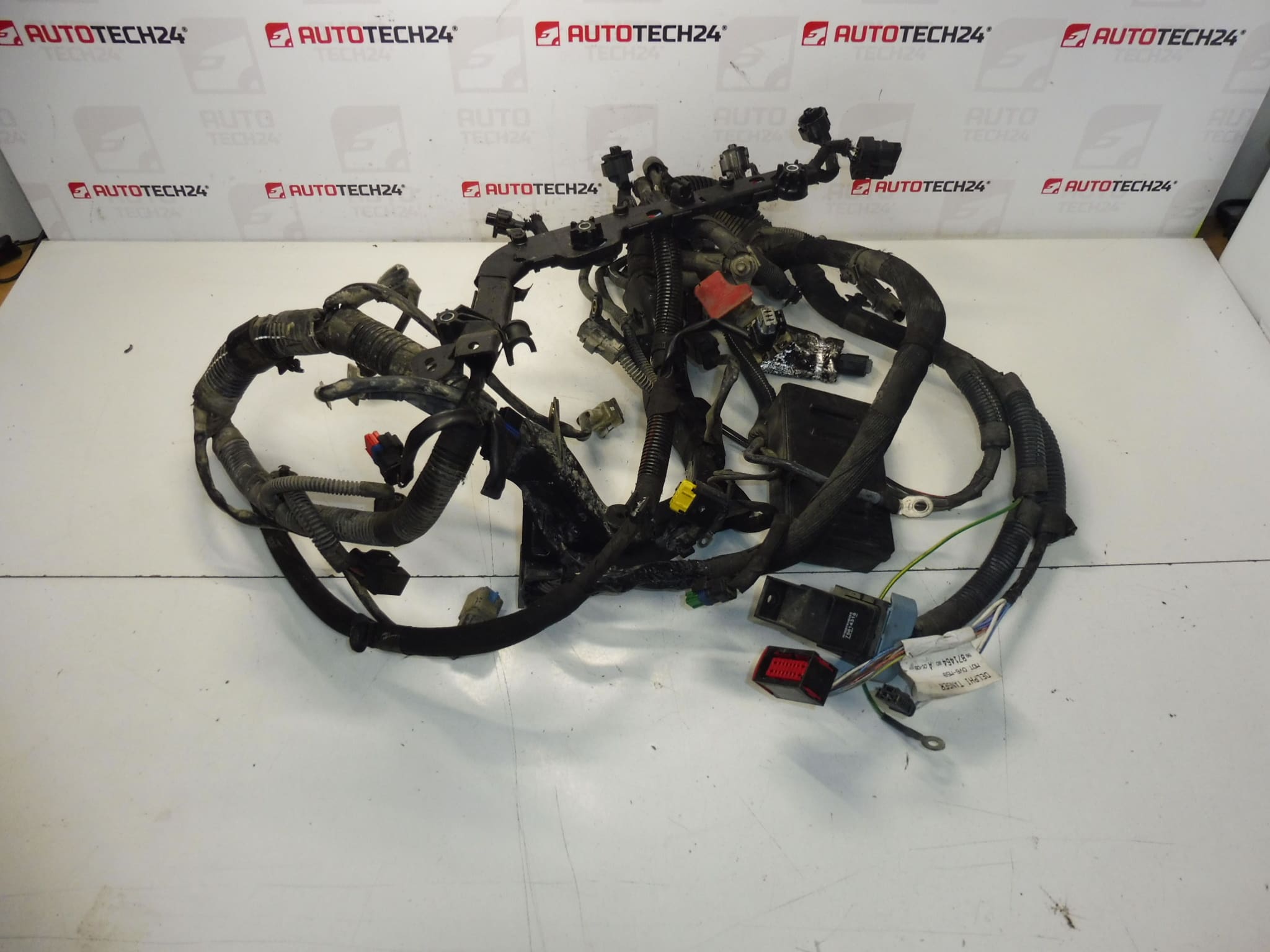

Kabelboom voor elektrische motor voor CITROEN en PEUGEOT 1.6 HDI 66 KW auto’s
Onderdeelbeschrijving
Deze hoofdmotorkabelboom is ontworpen voor Citroën en Peugeot auto’s en is een belangrijk onderdeel van de motorbedrading. Het zorgt voor de aansluiting van individuele elektrische elementen in de motorruimte en de juiste overdracht van signalen en vermogen tussen componenten.
Het onderdeel wordt voornamelijk gezocht op basis van de originele markeringen, dus de codes 9687146480 en 658535 zijn vooral belangrijk. Voor automonteurs en thuisreparateurs is het essentieel om de connectoren, de lengte van de kabelboomtakken en het algehele ontwerp zorgvuldig te vergelijken met het bestaande onderdeel in de auto.
De motorbedrading is belangrijk voor de goede werking van de elektrische circuits van de motor. Als de originele bundel beschadigd is, kunnen er communicatiestoringen zijn, een onregelmatige werking van de aangesloten onderdelen of problemen veroorzaakt door onderbrekingen of kortsluitingen in de lijn.
Technische informatie
- Fabrikant: Stellantis Citroën Peugeot
- Model: Citroën Berlingo, Citroën Berlingo B9, Peugeot Partner, Peugeot Partner Tepee
- Andere nummers: 9687146480, 658535, NFP
Productcodes
- Productcodes: 9687146480, 658535
- Modellen: Citroën Berlingo, Citroën Berlingo B9, Peugeot Partner, Peugeot Partner Tepee
Installatieaanbevelingen
Over het algemeen en typisch voor dit type onderdeel hangt de exacte procedure voor het vervangen van de motorbedrading af van het specifieke ontwerp van de auto en het scala aan aangesloten componenten. In het geval van een gebruikt onderdeel is het altijd nodig om het ontwerp zeer zorgvuldig te vergelijken met het gedemonteerde onderdeel.
1) Vóór montage
- Controleer de algemene staat van de bundel, vooral de isolatie van de draden, connectoren, grendels, bussen en plekken waar mogelijk slijtage optreedt.
- Vergelijk onderdeelnummers 9687146480 en 658535 met het oude deel, als ze leesbaar zijn op het originele onderdeel.
- Controleer of de lengte van de afzonderlijke takken, de vorm van de connectoren en de bevestigingsmethode overeenkomen.
- Controleer of de pinnen in de connectoren gebogen, vuil of los zijn.
- Voordat u met de werkzaamheden begint, koppelt u de accu los en beveiligt u het voertuig tegen ongewenste bewegingen.
2) Benodigde gereedschappen en materialen
- Basisset handgereedschap
- Kunststof koevoet of gereedschap om deksels en sluitingen voorzichtig los te maken
- Werklamp
- Reinigingsmiddel voor elektrische contacten
- Stropdassen of sluitingen die overeenkomen met de originele bevestiging
- Beschermende handschoenen
3) Stapsgewijze montageprocedure
- Koppel de accu los en wacht een redelijke tijd voordat u aan de elektrische installatie gaat werken.
- Krijg toegang tot de bedrading van de originele motorkabelboom door afdekkingen of andere belemmerende onderdelen te verwijderen, afhankelijk van het specifieke ontwerp van de auto.
- Documenteer vóór de demontage zorgvuldig de routing van het oude volume, idealiter met foto’s.
- Koppel alle connectoren één voor één los zonder de vergrendelingen of pinnen te beschadigen.
- Maak alle beugels, klemmen en bevestigingspunten van de oude bundel los.
- Verwijder de originele bundel en plaats het reserveonderdeel ernaast voor een directe vergelijking van individuele filialen en terminals.
- Leg de nieuwe bundel langs dezelfde route als het originele onderdeel en zorg ervoor dat deze nergens verdraaid of overmatig uitgerekt is.
- Steek achtereenvolgens alle connectoren op hun plaats en controleer of de zekeringen goed op hun plaats zitten en vastgeklikt zijn.
- Bevestig de bundel in alle originele houders en houd een veilige afstand aan van plaatsen waar risico bestaat op thermische of mechanische spanning.
- Controleer of geen enkel deel van de bedrading bekneld raakt, schuurt of in contact komt met bewegende delen.
- Plaats alle verwijderde afdekkingen en gerelateerde onderdelen opnieuw.
- Sluit de accu aan en voer een functionele basiscontrole uit van de elektrische systemen die verband houden met de motor.
-
4) Controles na de montage en testrit/functieverificatie
- Controleer of de motorruimte geen losse delen van de bedrading bevat.
- Controleer of alle connectoren en clips correct zijn geplaatst.
- Controleer na het in gebruik nemen van het voertuig of er sprake is van storingen in de elektrische functies of onregelmatig gedrag van aangesloten componenten.
- Controleer na een korte proefrit de kabelboom en de bevestiging opnieuw visueel.
5) De meest voorkomende montagefouten + hoe u ze kunt vermijden
- Verwisselen van connectoren: markeer de connectoren voordat u deze loskoppelt of maak een foto van alles.
- Onvoldoende kabelboombevestiging – herstel altijd alle originele bevestigingen om te voorkomen dat de bedrading door trillingen beweegt.
- Beschadiging van de connectorvergrendelingen – maak de connectoren niet met geweld los, maar op de juiste manier via de zekering of vergrendeling.
- Onjuiste kabelgeleiding: houd u aan de oorspronkelijke kabelgeleiding om slijtage of thermische spanning te voorkomen.
- Montage zonder grondige inspectie van het gebruikte onderdeel – controleer vóór installatie altijd de staat van de isolatie, connectoren en de volledigheid van de bundel.
Redenen waarom het onderdeel beschadigd is
- Langdurige thermische belasting in de motorruimte
- Trillingen en herhaaldelijk mechanisch schudden tijdens bedrijf
- Slijtage van de bedrading tegen de omringende delen door slechte bevestiging
- Schade aan connectoren en vergrendelingen tijdens onjuiste demontage
- Inwerking van vocht, olie en vuil op isolatie en contacten
- Lokale oververhitting of kortsluiting in het bedradingsgedeelte
