Beschrijving

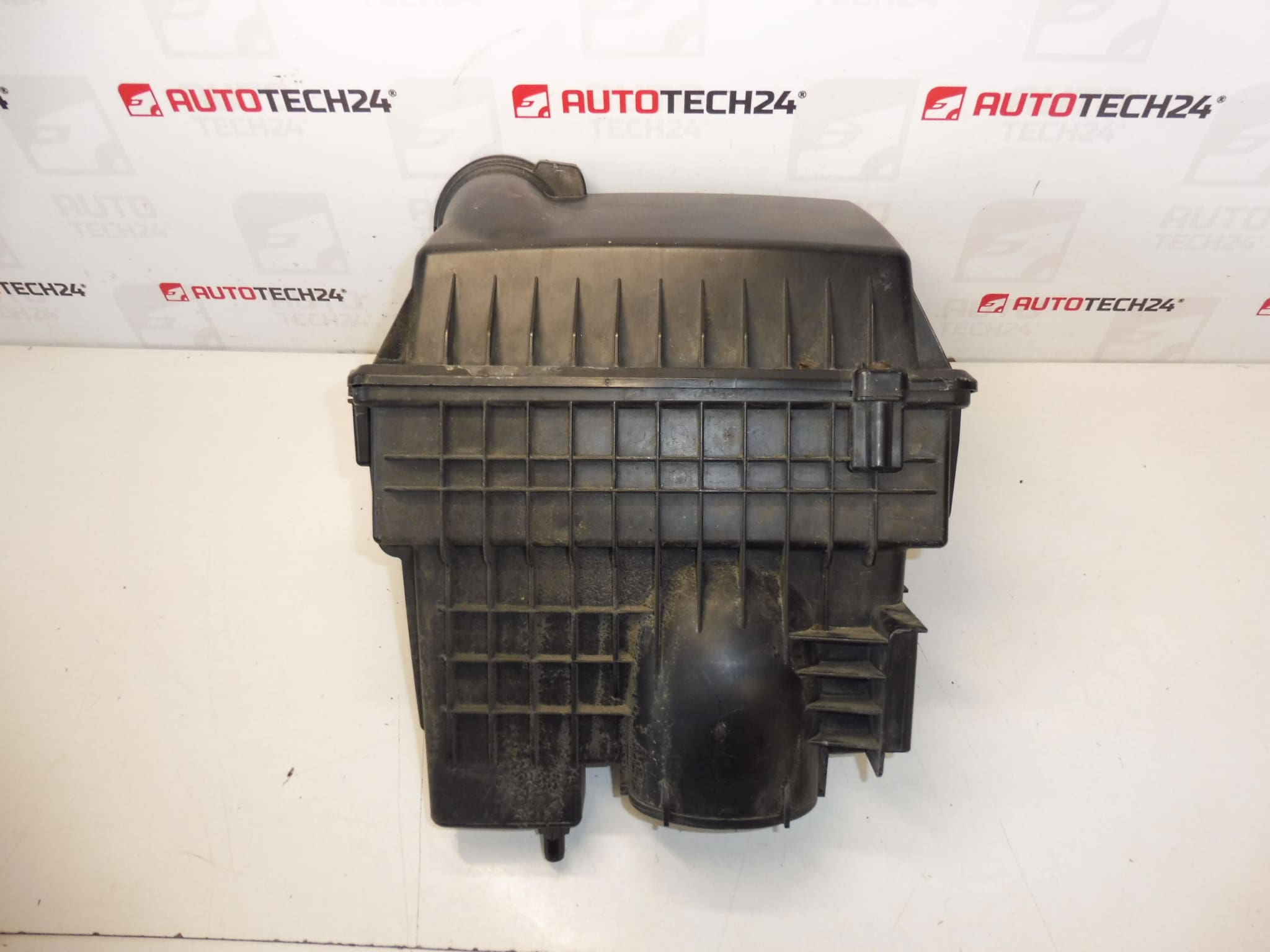

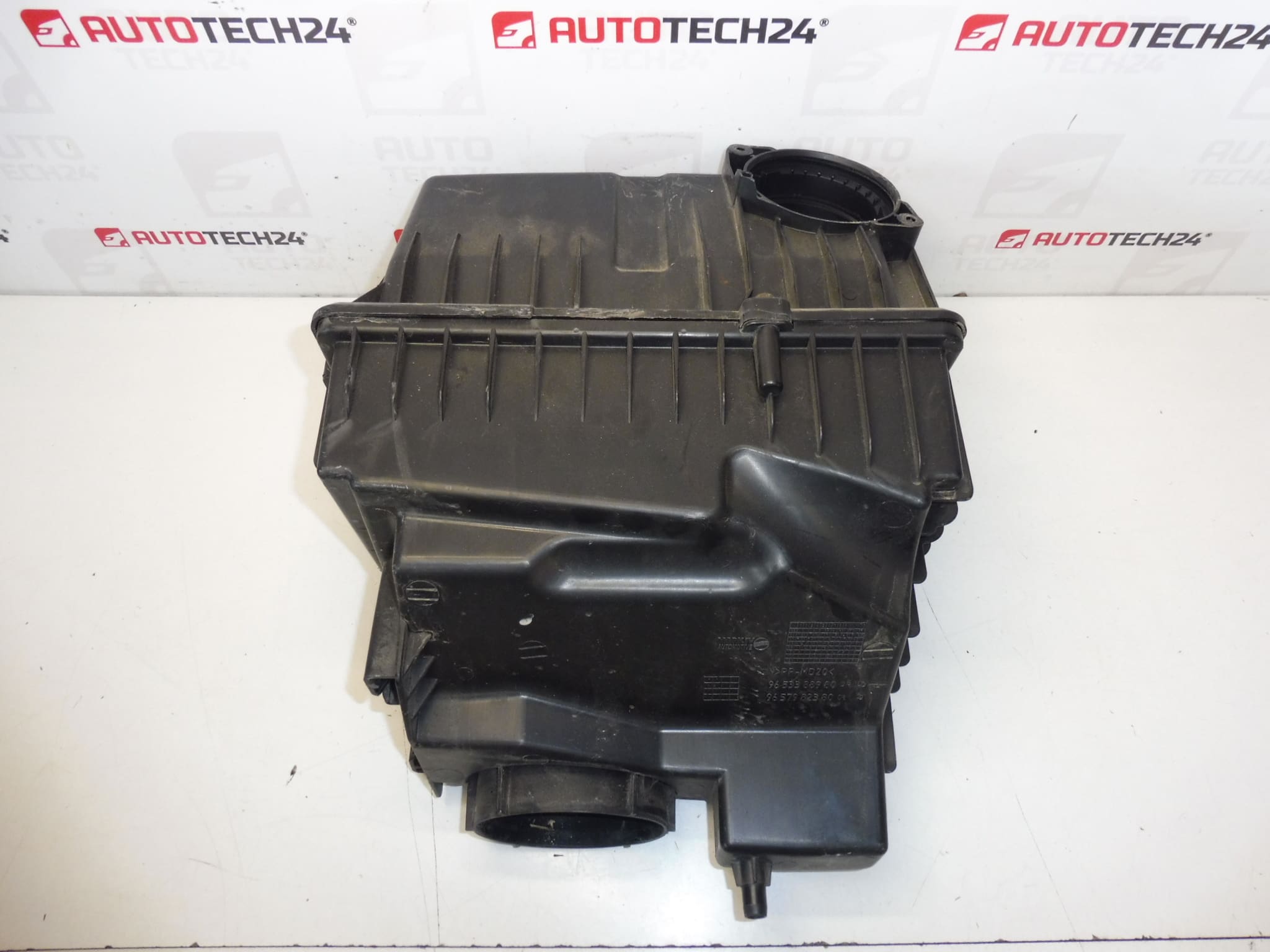

Filterbox voor CITROEN C4 PICASSO, C5 X7 en PEUGEOT 308, 3008, RCZ, DS5 auto’s met 2.0 HDI-motor
Onderdeelbeschrijving
Deze filterbox is een gebruikt origineel onderdeel bedoeld voor auto’s van Citroën en Peugeot. Het is een belangrijk onderdeel van het inlaatsysteem van de motor, dat dient om het luchtfilter te huisvesten en de inlaatlucht correct te geleiden. Een goed afgesloten airbox helpt de motor te beschermen tegen vuil en draagt tegelijkertijd bij aan een stabiele inlaatfunctie.
Het onderdeel is ook doorzoekbaar op productnummer, waardoor het gemakkelijker wordt om het juiste ontwerp te identificeren bij het repareren of vervangen van een beschadigd origineel onderdeel. Voor monteurs en reparaties aan huis is het een voordeel dat de originele filterkast doorgaans exact overeenkomt met de constructie van de auto en aansluit bij de originele montage en aangesloten slangen.
Technische informatie
- Fabrikant: Stellantis Citroën Peugeot
- Model: Citroën C4 PICASSO, Citroën C5 X7, Peugeot 308, Peugeot 3008, Peugeot RCZ, DS5
- Andere nummers: 9657982380, 1420Q2
Productcodes
Productcodes: 9653388980, 9657982380, 1420Q2
- Citroën C4 PICASSO
- Citroën C5 X7
- DS5
- PEUGEOT 3008 I
- Peugeot 308
- PEUGEOT 5008 I
Installatieaanbevelingen
Over het algemeen/typisch voor het vervangen van de filterkast kan de exacte procedure variëren, afhankelijk van het specifieke automodel en het ontwerp van de motorruimte. Voordat u daadwerkelijk gaat monteren, is het altijd raadzaam om het nieuwe en originele onderdeel te vergelijken en alle aansluitpunten te controleren.
1) Vóór montage
- Controleer of de onderdeelcodes en de vorm van de filterkast overeenkomen met het originele onderdeel.
- Controleer de staat van de bevestiging, zitvlakken, grendels, flenzen en slangaansluitingen.
- Controleer of het gebruikte onderdeel van binnen niet gebarsten, vervormd of overmatig vuil is.
- Als er onderdelen zijn overgenomen van een oud stuk, controleer dan de staat ervan voordat u deze opnieuw in elkaar zet.
2) Benodigde gereedschappen en materialen
- Een veelgebruikte set handgereedschap
- Schroevendraaiers of bits afhankelijk van het soort verbindingsmateriaal
- Slangklemtang, indien gebruikt
- Reinigingsmiddel voor het verwijderen van stof en vuil
- Schone doek of winkelhanddoeken
3) Stapsgewijze montageprocedure
- Zet de motor af en laat het werkgebied veilig afkoelen.
- Geef toegang tot de originele filterkast door eventueel aanwezige afdekkingen te verwijderen.
- Maak voorzichtig alle aangesloten slangen, afzuiging en eventuele bevestigingsmiddelen los.
- Maak de originele filterbox los en verwijder deze zonder de omliggende onderdelen te beschadigen.
- Maak het zitgedeelte schoon en controleer op vuil of losse onderdelen.
- Vergelijk de gebruikte filterbox met de oude, inclusief alle uitlaten, houders en zitvlakken.
- Plaats de filterbox zo dat deze goed in alle bevestigingen past.
- Sluit de slangen en andere verbindingsonderdelen opnieuw aan, zonder ze te kruisen of te strak aan te draaien.
- Zet eventuele clips, schroeven of sluitingen vast, zodat het onderdeel stevig en strak vastzit.
- Controleer of er geen gaten zijn waar ongefilterde lucht naar binnen kan worden gezogen.
- Plaats eventuele afdekkingen terug en maak het werkgebied schoon.
-
4) Controles na de montage en functieverificatie
- Controleer na het starten of de inlaat ongebruikelijke geluiden maakt.
- Controleer of de filterbox stevig op zijn plaats zit en geen overmatige trillingen overdraagt.
- Controleer na een korte proefrit nogmaals de montage en aangesloten slangen visueel.
- Concentreer u op losse gewrichten of valse luchtinlaat.
5) De meest voorkomende montagefouten + hoe u ze kunt vermijden
- Conversie van onderdeelontwerp – vergelijk altijd de cijfers en vorm met het oude stuk.
- Losse of slecht zittende verbindingen – controleer na montage zorgvuldig alle verbindingen.
- Aansluiting van slangen onder spanning – slangen moeten op natuurlijke wijze worden geleid, zonder draaien en spanning.
- Montage op vuile lageroppervlakken – maak altijd het montagegebied schoon voordat u het onderdeel plaatst.
- Kijkt naar scheuren of beschadigde handgrepen: inspecteer het gebruikte onderdeel grondig vóór installatie.
Redenen waarom het onderdeel beschadigd is
- Scheuren van de plastic behuizing als gevolg van leeftijds- en temperatuurveranderingen.
- Beschadiging aan handgrepen tijdens onzorgvuldige demontage of eerdere reparaties.
- Vervorming of lekkage na botsing of onjuiste behandeling in de motorruimte.
- Langdurige motortrillingen die materiaalmoeheid kunnen veroorzaken.
- Vervuiling door vuil, olieaerosol of vocht, waardoor de werking en conditie van het onderdeel worden aangetast.
