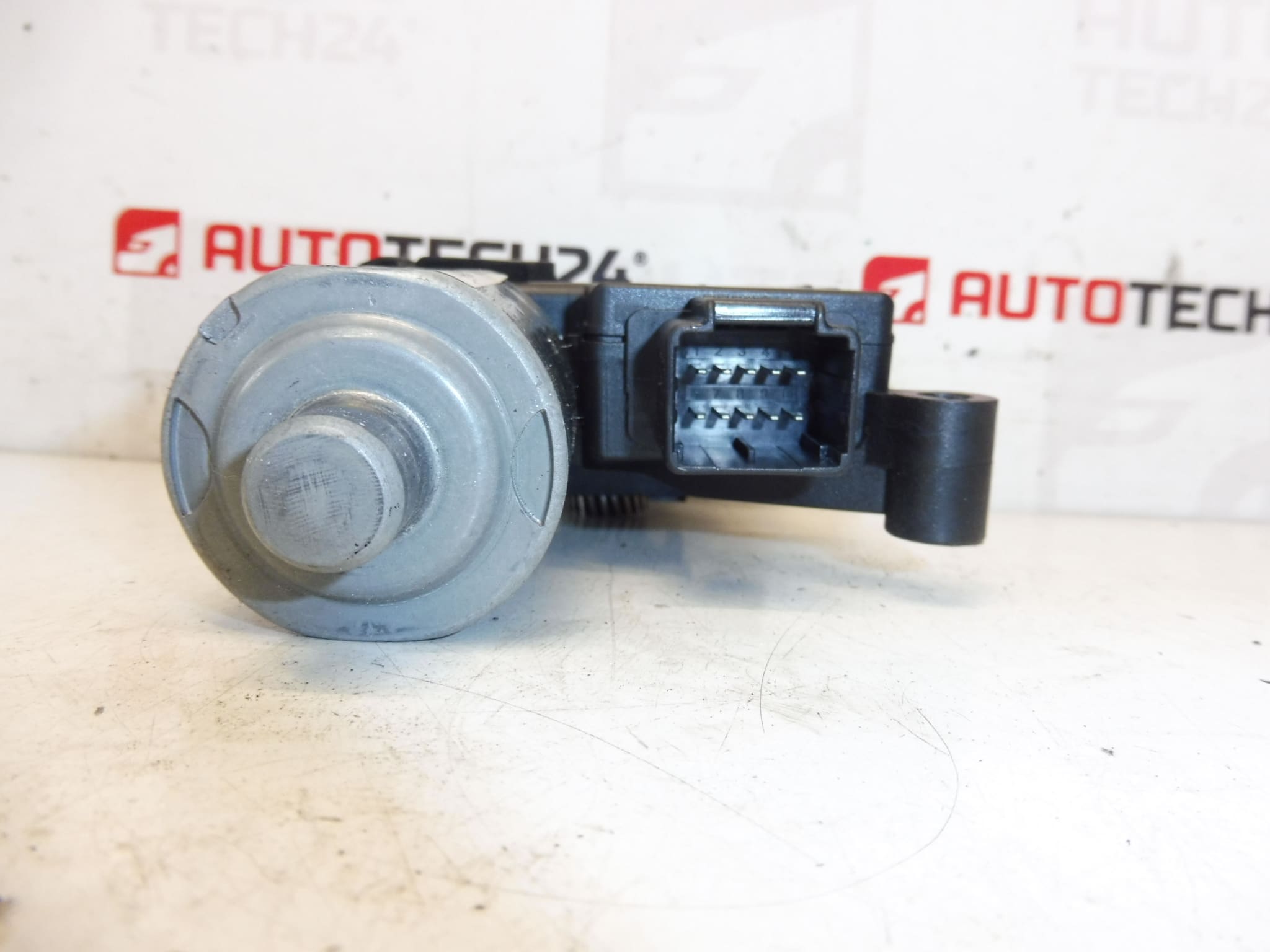

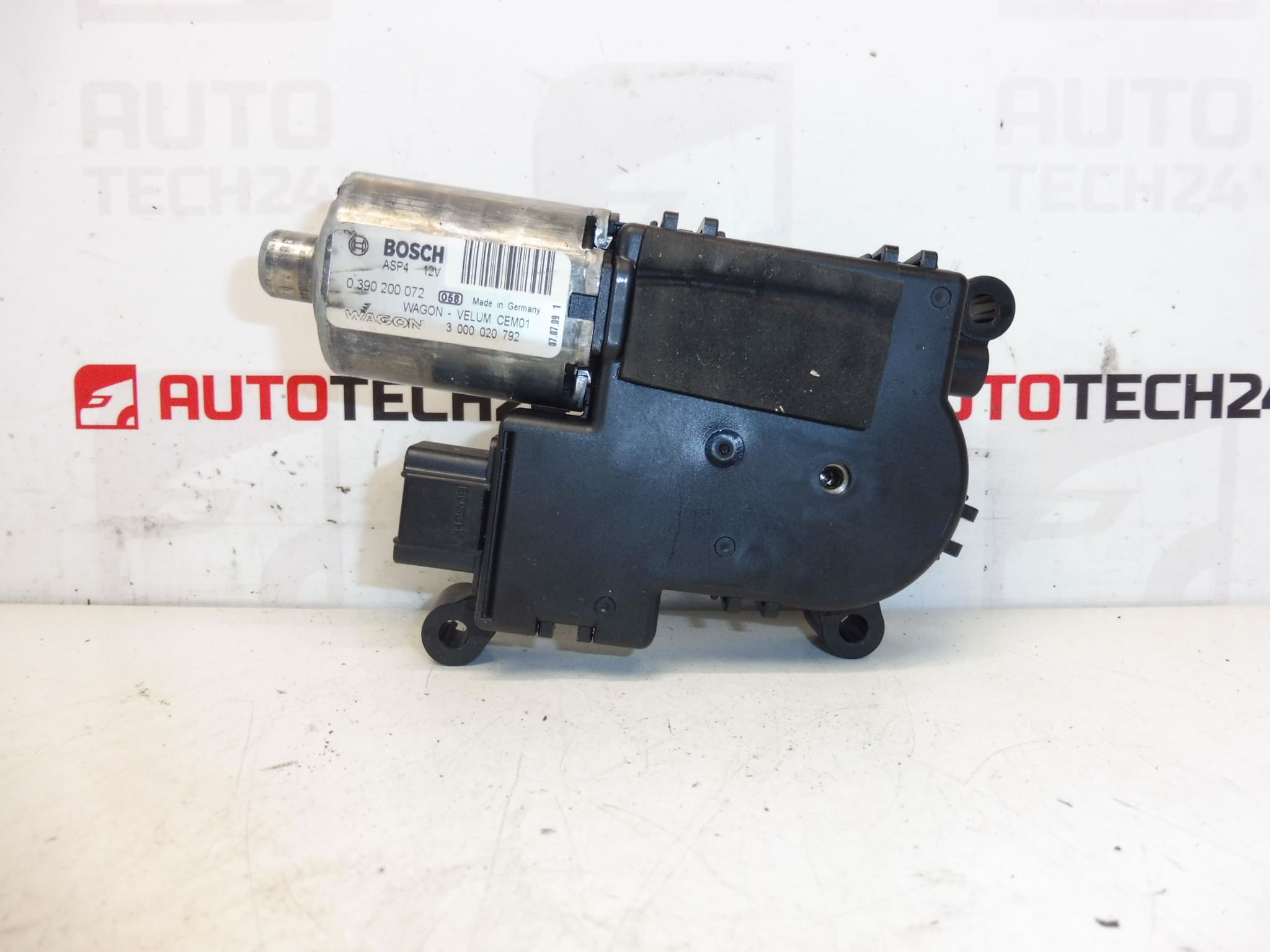

Elektromotor Bosch Citroen C4 Picasso 0390200072 8401NC

Beschrijving

Elektromotor met schuifdak voor Citroen C4 Picasso-auto’s

Onderdeelbeschrijving

De gebruikte elektrische schuifdakmotor is ontworpen voor Citroën C4 Picasso auto’s. Het is een belangrijk elektrisch onderdeel dat zorgt voor de beweging van het schuifdakmechanisme en de juiste werking van het openen en sluiten van het schuifdak.

Dit onderdeel wordt vaak gezocht op productienummers, dus het is bijzonder geschikt voor monteurs en doe-het-zelvers die de markeringen op het originele onderdeel vergelijken. In het geval van gebruikte auto-onderdelen is het matchen van codes een van de belangrijkste praktische richtlijnen bij de selectie.

• Type onderdeel: schuifdakmotor
• Merk: BOSCH
• Ontworpen voor: Citroën C4 Picasso
• Categorie: elektrische componenten / elektromotoren

Technische informatie

• Fabrikant: BOSCH
• Model: Citroën C4 Picasso
• Andere nummers: 0390200072, 8401NC, 1607362980

Productcodes

Productcodes: 0390200072, 8401NC, 1607362980

Modelnamen: Citroën C4 PICASSO

Installatieaanbevelingen

Over het algemeen/typisch voor dit type onderdeel kan de exacte procedure voor het vervangen van de elektrische schuifdakmotor variëren, afhankelijk van het specifieke ontwerp van de auto en het schuifdakmechanisme. Hieronder vindt u een veilige en praktische algemene procedure voor het vervangen van een elektrisch onderdeel van dit type.

1) Vóór montage

• Controleer of alle markeringen op het originele en nieuwe onderdeel overeenkomen, vooral 0390200072, 8401NC en 1607362980, indien van toepassing.
• Vergelijk de connector, montage, vorm van het motorlichaam en locatie van bevestigingspunten.
• Inspecteer de staat van het transmissieonderdeel en de omliggende mechanische elementen, of ze zichtbaar beschadigd, vuil of geblokkeerd zijn.
• Ontkoppel de accu voordat u met de werkzaamheden begint, vooral als u met de bedrading bezig bent.

2) Benodigde gereedschappen en materialen

• set gebruikelijk handgereedschap
• schroevendraaiers en bits van overeenkomstige typen
• ratel en geschikte hulpstukken
• plastic koevoet voor het verwijderen van panelen
• reinigingsmiddel voor elektrische contacten
• schone doek of handdoeken
• werkverlichting

3) Stapsgewijze montageprocedure

1. Beveilig het voertuig tegen beweging en zet het contact uit.
2. Koppel de accu los en wacht tot het elektrische systeem spanningsloos is.
3. Verwijder alle benodigde afdekkingen of bekledingen om veilig toegang te krijgen tot de elektrische schuifdakmotor.
4. Documenteer de oorspronkelijke opslag van het onderdeel en de bedrading, bijvoorbeeld met een foto vóór de demontage.
5. Koppel de elektrische connector los en controleer de staat, netheid en eventuele tekenen van oxidatie of oververhitting.
6. Maak de originele elektromotor los en verwijder deze voorzichtig om schade aan het omliggende mechanisme te voorkomen.
7. Vergelijk het oude en nieuwe onderdeel naast elkaar, vooral de houder, connector en serienummers.
8. Reinig de contactoppervlakken en de omgeving van het geheel van stof, vet en vuil.
9. Plaats de gebruikte elektromotor zonder kracht op zijn plaats en controleer of deze correct in de montagepositie past.
10. Bevestig het onderdeel terug op de originele manier en sluit vervolgens de elektrische connector aan.
11. Controleer of de bedrading niet bekneld of gedraaid is of in contact komt met bewegende delen van het mechanisme.
12. Plaats de verwijderde afdekkingen en bekleding terug.
13. Sluit de batterij aan en voer een eenvoudige functionele test uit.
• 4) Controles na de montage en testrit/functieverificatie
  • Controleer of het schuifdak soepel opent en sluit, zonder ongebruikelijke geluiden of stotteren.
  • Controleer de besturingsreactie in beide bewegingsrichtingen.
  • Let op het mechanisme voor overbelasting of stoppen in niet-standaard posities.
  • Controleer na de eerste test opnieuw visueel de bevestiging van het onderdeel en de connector.

  5) De meest voorkomende montagefouten + hoe u ze kunt vermijden

  • Onderdelenruil op basis van gelijkaardig uiterlijk – vergelijk altijd serienummers en connectoren.
  • Installatie zonder het mechanisme te controleren – als de geleider of het mechanisme van het schuifdak vastzit, kan de motor overbelast raken.
  • Beschadiging van de connector of bedrading – koppel de connector los en sluit deze voorzichtig aan, zonder de draden los te wrikken.
  • Onvoldoende plaatsing van de elektromotor – controleer vóór het vastdraaien de juiste positie en plaatsing van het onderdeel.

  Redenen waarom het onderdeel beschadigd is

  • langdurige mechanische overbelasting van het dakraam
  • stotteren of verhoogde weerstand van het schuifdakmechanisme
  • het binnendringen van vocht in het elektrische onderdeel of de connector
  • oxidatie van contacten en verslechterde elektrische verbinding
  • slijtage van de interne onderdelen van de motor tijdens langdurig gebruik
  • onzorgvuldige behandeling tijdens eerdere reparaties of demontage
