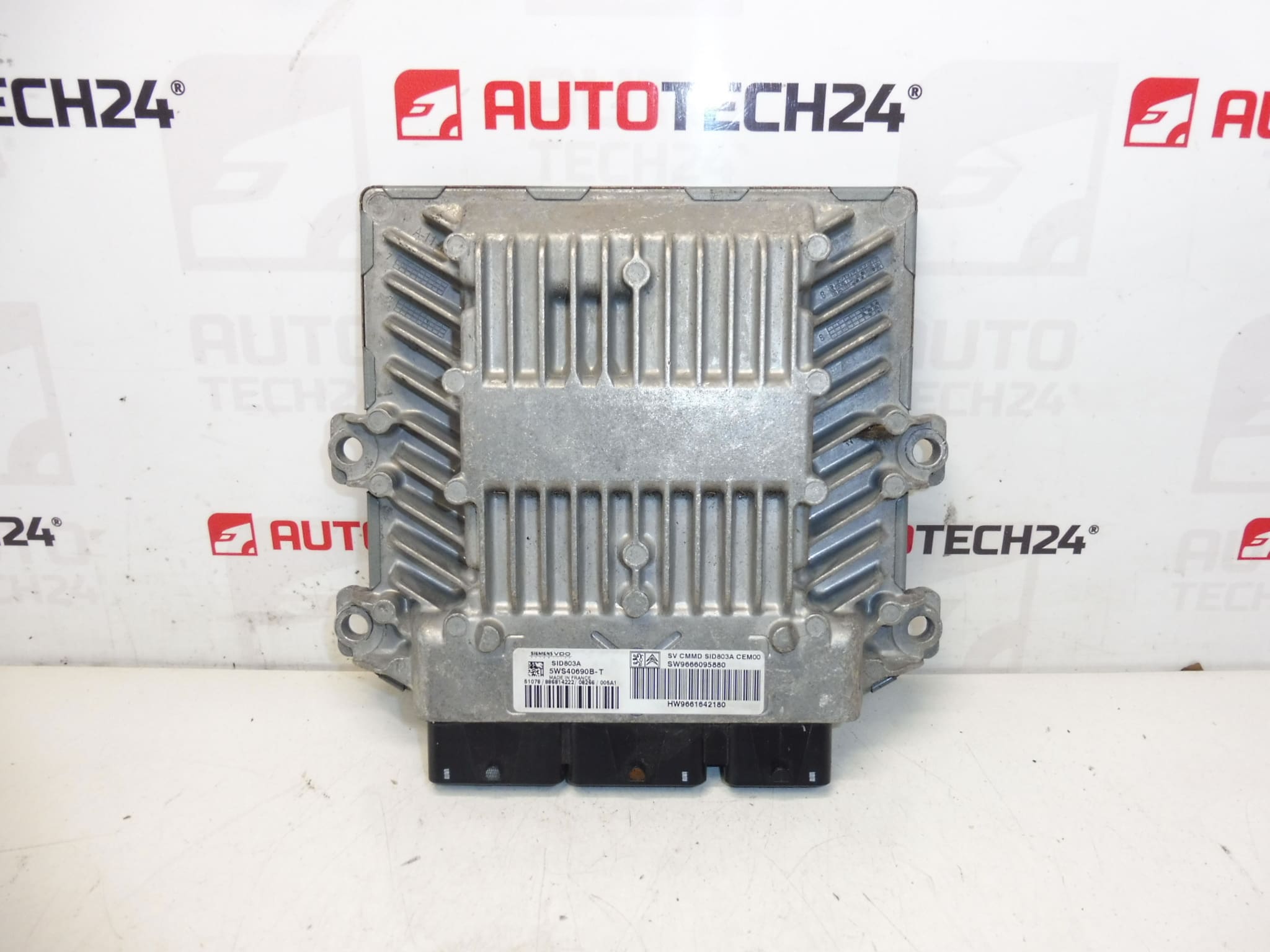

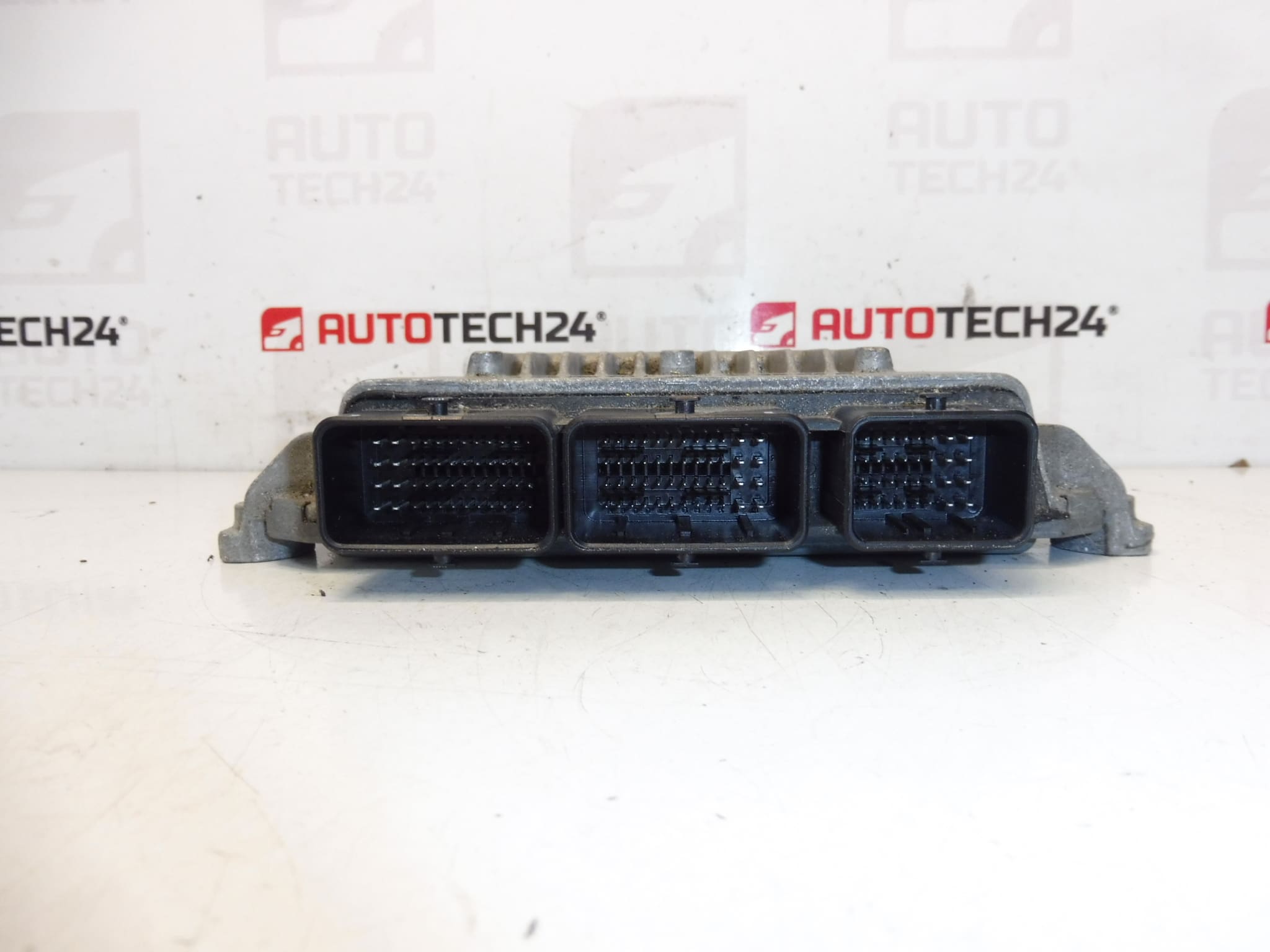

ECU Siemens VDO SID803A 5ws40690B-T 9661642180 9666095880

Beschrijving

Continental SIEMENS SID 803A injectieregeleenheid
Het komt uit een Citroen C4 PICASSO 2.0 HDI RHE uit 2010

Onderdeelbeschrijving

De gebruikte injectieregeleenheid Siemens VDO / Continental SID803A is een origineel elektrisch onderdeel voor Citroën en Peugeot auto’s. Het onderdeel wordt vaak gezocht op serienummer, daarom vermelden we 5WS40690B-T, 9661642180, 9666095880, 1943QR en 1943QS.

Dit type ECU zorgt voor controle van de motorinjectie en een goede samenwerking met andere voertuigsystemen. Het is belangrijk voor monteurs en doe-het-zelvers om vóór de montage alle codes op het originele onderdeel, de connectoren, de montage en het algehele ontwerp van de unit te vergelijken.

De unit komt uit een Citroën C4 PICASSO, bouwjaar 2010, motor 2.0 HDI RHE. Dankzij de originele markering is het bijzonder geschikt voor het zoeken naar een reserveonderdeel op nummer.

Technische informatie

• Fabrikant: Continental SIEMENS
• Model: SID 803A
• Andere nummers: 5WS40690B-T, 9661642180, 9666095880, 1943QR, 1943QS

Productcodes

• Productcodes: 5WS40690B-T, 9661642180, 9666095880, 1943QR, 1943QS
• Modellen van labels/achtergronden: Citroën C4 PICASSO

Installatieaanbevelingen

Dit onderdeel is een injectieregeleenheid. De exacte procedure kan per voertuig verschillen, maar hieronder vindt u een veilige en praktische installatiepraktijk die typisch is voor dit type onderdeel.

1) Vóór montage

• Vergelijk het oude en nieuwe apparaat zorgvuldig aan de hand van alle labels en codes.
• Controleer de compatibiliteit van de connectoren, hun aantal, vorm en staat van de pinnen.
• Controleer op schade aan de verpakking, beugels of montageoppervlakken van het apparaat.
• Controleer de connectoren op oxidatie, vocht, vuil of tekenen van oververhitting.
• Voordat u de originele eenheid demonteert, is het raadzaam de aanduiding en de locatie van de connectoren te noteren.

2) Benodigde gereedschappen en materialen

• Basisset handgereedschap
• Passende bits en doppen
• Reinigingsmiddel voor elektrische connectoren
• Droge, schone doek of pluisvrije doeken
• Beschermende handschoenen
• Diagnostische apparatuur voor latere afstelling en functiecontrole

3) Stapsgewijze montageprocedure

1. Zet het contact af en wacht tot het voertuig naar de ruststand overschakelt.
2. Ontkoppel de batterij volgens de normale veiligheidsprocedure.
3. Krijg toegang tot de originele besturingseenheid zonder de omliggende bedrading of beugels te beschadigen.
4. Koppel voorzichtig de elektrische connectoren los; Gebruik geen overmatige kracht en wrik de pinnen niet los.
5. Verwijder het originele apparaat uit de beugel of houder.
6. Vergelijk het gedemonteerde onderdeel met het geleverde onderdeel – vooral aantallen, connectoren, montage en verpakkingsontwerp.
7. Maak indien nodig de connectoren voorzichtig schoon en controleer of ze droog en onbeschadigd zijn.
8. Plaats de vervangende eenheid op zijn plaats en bevestig deze op dezelfde manier als het originele onderdeel.
9. Sluit de connectoren zo aan dat ze goed op hun plaats zitten en vastzitten.
10. Sluit de batterij opnieuw aan.
11. Voer de noodzakelijke diagnostische acties uit afhankelijk van het type voertuig en de staat van de unit.
12. Verifieer na de initialisatie de unitcommunicatie, de basisfunctie van de motorbesturing en eventuele opgeslagen fouten.
• 4) Controles na de montage en testrit/functieverificatie
  • Controleer of het apparaat communiceert met diagnostiek.
  • Controleer of de connectoren goed vastzitten en er geen spanning op de bedrading staat.
  • Let na het opstarten op abnormaal gedrag of waarschuwingen.
  • Voer een basiscontrole uit van de motorfunctie in rust en tijdens een korte proefrit.
  • Controleer na het rijden opnieuw de opgeslagen fouten en de stabiliteit van de werking.

  5) De meest voorkomende montagefouten + hoe u ze kunt vermijden

  • Onderdeel vervangen door onvolledig nummer – vergelijk altijd alle markeringen op het etiket.
  • Montage met beschadigde of geoxideerde connectoren – reinig en inspecteer connectoren voordat u ze plaatst.
  • Verbinden terwijl de batterij is aangesloten – koppel de stroom altijd eerst veilig los.
  • Onvoldoende plaatsing van de connectoren – controleer na het aansluiten of ze goed vastzitten.
  • Het weglaten van diagnostische aanpassingen – na vervanging is het raadzaam om de communicatie en werking te verifiëren via diagnostiek.

  Assemblage en codering – belangrijk
  – Het apparaat is gebruikt en is “gekoppeld” met de originele auto (VIN/PIN/sleutels).
  – Inbedrijfstellingsopties:
  1) Gegevens van de oude schijf klonen (EEPROM/Flash) – na de kloon is de schijf plug-and-play.
  2) Virginisatie en daaropvolgende initialisatie/telecodering via DiagBox (eventueel online) + aanpassing van sleutels.
  – Aanbevolen om uit te voeren door een specialist met PSA-serviceapparatuur (DiagBox/Lexia/PP2000).
  – Koppel altijd de accu los voordat u het apparaat demonteert/monteert en volg de procedure van de fabrikant om schade aan het apparaat te voorkomen.

  Redenen waarom het onderdeel beschadigd is

  • Spanningsschommelingen in het elektrische systeem van het voertuig
  • Vocht, lekkage of langetermijneffecten van condensatie
  • Oxidatie van de connectoren en slecht contact in de bedrading
  • Oververhitting van het apparaat of de omgeving
  • Onprofessioneel handelen tijdens demontage of montage
  • Kortsluiting in elektrische installatie of beschadigde bekabeling
  • Mechanische schade aan verpakking, houders of connectoronderdelen
