Beschrijving

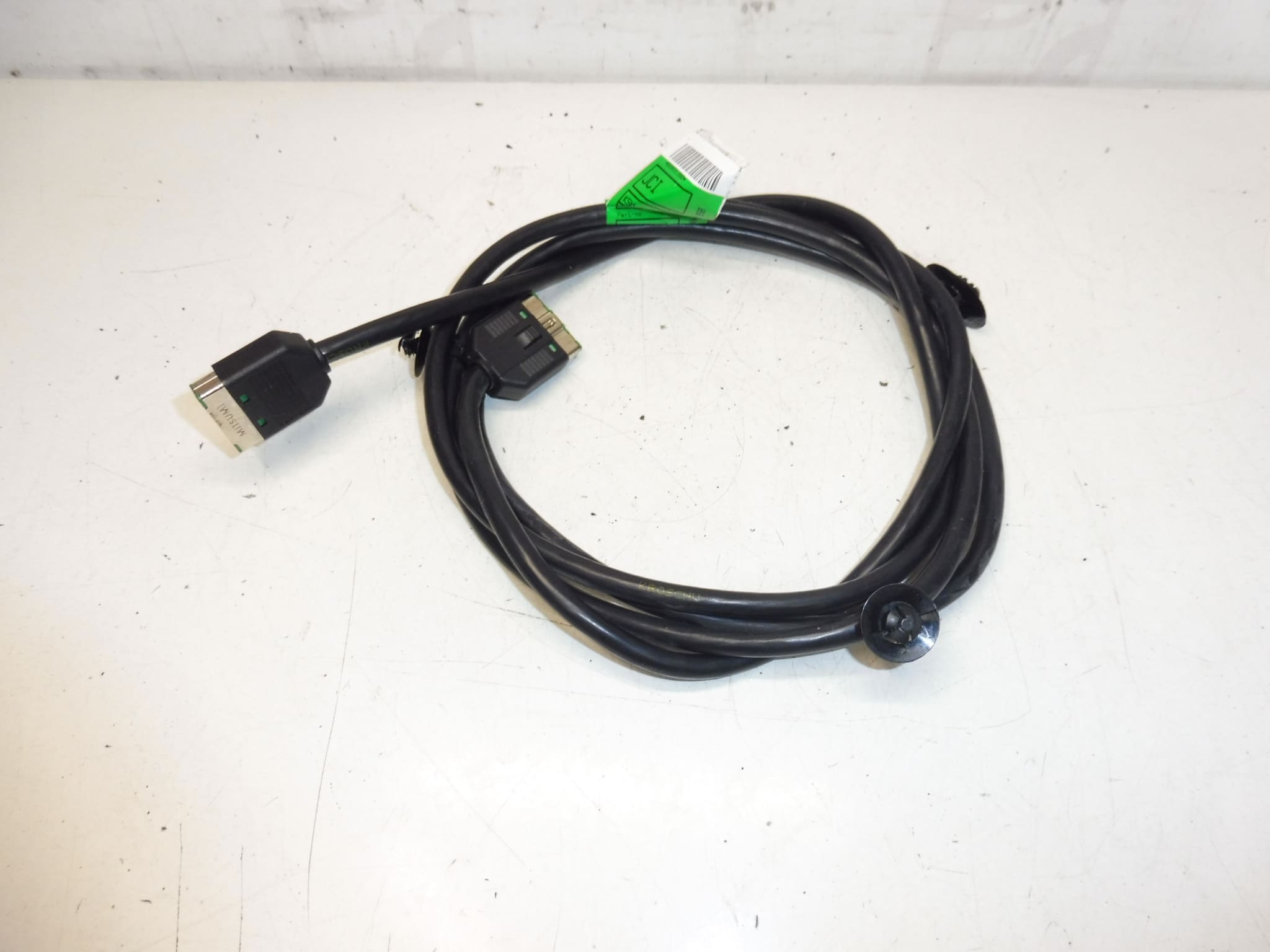

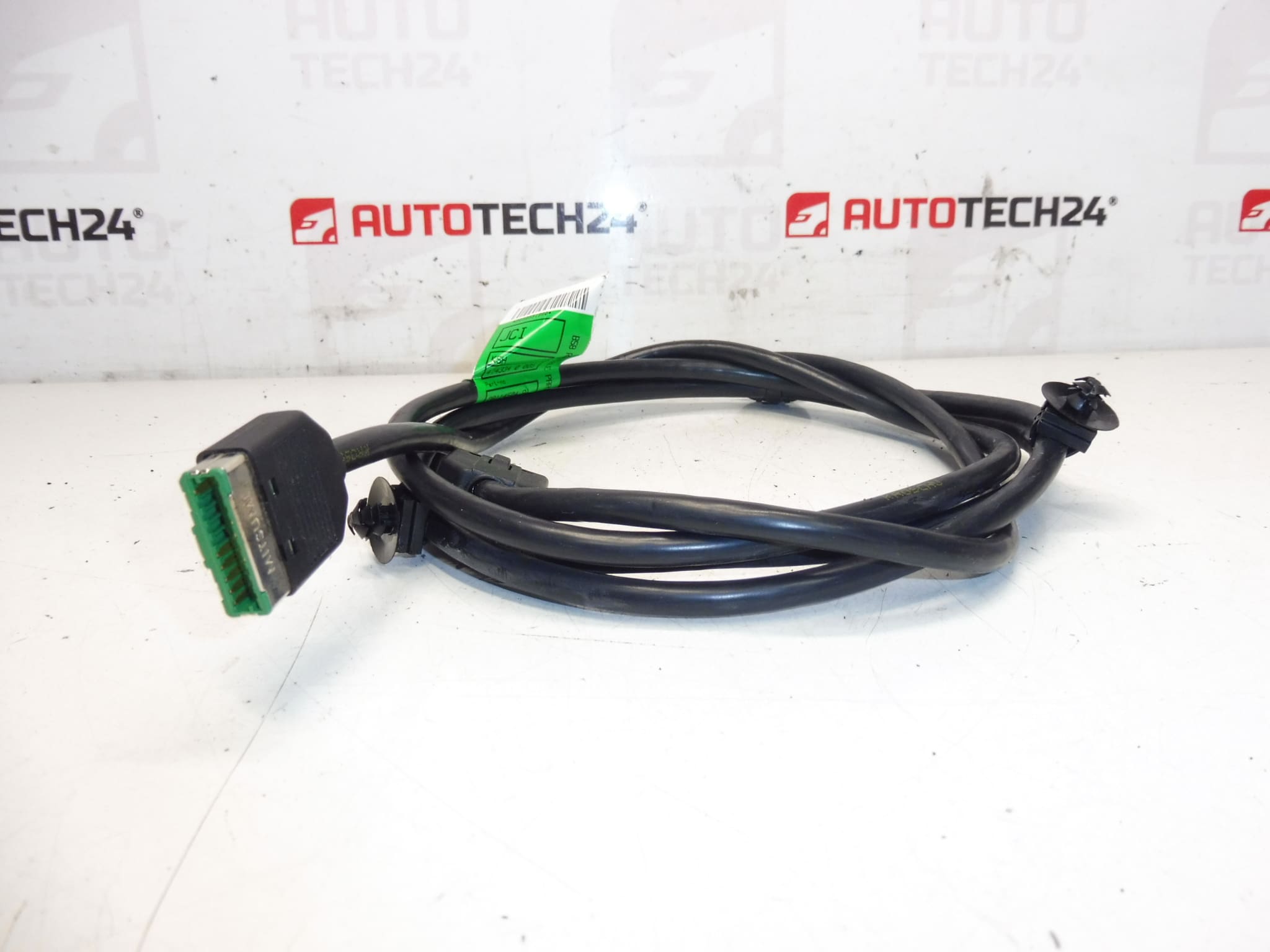

Kabelboom voor rechter DVD- en multimediaplayer voor Citroën C4 Picasso (Eerste Generatie)
Beschrijving
Compleet rechter kabelboom voor de DVD- en multimediaspeler van de eerste generatie Citroën C4 Picasso. Dit onderdeel regelt de elektrische verbindingen tussen de multimediamodule en het voertuignetwerk (voeding, massa, signaalkabels en vaak audio/video-interfaces). Geschikt voor professionele automechaniciens en doe-het-zelvers die op zoek zijn naar een originele of compatibele bedrading voor reparatie of vervanging. Het onderdeel wordt vaak gezocht op productnummer, bijvoorbeeld 9658551980 of 6574C5, dus vermeld deze referenties bij uw zoekopdracht.
Technische informatie
- Fabrikant: Stellantis / Citroën / Peugeot
- Model: Citroën C4 Picasso (Eerste Generatie)
- Productcodes: 9658551980, 6574C5, NFP
- Andere nummers: 6574C5 | 9658551980
Functie en toepassingsgebied
De kabelboom zorgt voor betrouwbare overbrenging van stroom en signaal tussen de multimediamodule en het voertuig. Dit omvat voeding, massa, interface- en datalijnen (gebruikelijk voor audio/video en soms CAN/bedrading voor besturing). Zonder correcte kabelboom werkt de DVD/multimediaspeler niet of ontstaan er storingen in geluid, beeld of communicatie met andere modules.
Aanbeveling voor montage
- Schakel altijd de negatieve pool van de accu uit voordat u aan de bekabeling of elektronische componenten werkt.
- Verwijder zorgvuldig de betreffende afdekkingen en bevestigingen om bij de multimediamodule te komen; gebruik geschikt gereedschap om clips en panelen niet te beschadigen.
- Koppel de oude kabelboom los door alle stekkers en bevestigingen te ontgrendelen. Noteer indien nodig de routing van de kabels voor correcte herplaatsing.
- Controleer stekkers op gebroken pinnetjes, corrosie of verbrandingssporen en maak indien nodig schoon met geschikt contactreiniger.
- Monteer de nieuwe kabelboom volgens de originele routing en zorg dat kabels niet kunnen schuren of in de knel komen. Bevestig met kabelbinders of originele clips.
- Sluit alles aan, zet de accu weer op en voer een functionele test uit: voeding van de speler, audio- en beeldweergave en bediening controleren.
- Bij twijfel of onduidelijke connectoren raadzaam om een werkplaatshandeling of schema te raadplegen van Citroën/PSA.
Veelvoorkomende oorzaken van defect
- Mechanische beschadiging door onjuiste montage, slijtage of knik in de bekabeling.
- Corrosie en oxidatie op connectorcontacten door vocht of lekkage.
- Kortsluiting of doorgebrande draden door foutieve aansluiting of elektrische overbelasting.
- Insecten/knaagdierenschade aan kabelisolatie en draden.
- Warmteschade door nabijgelegen warmtebronnen of langdurige elektrische problemen.
Praktische tips
- Zoek op de productcodes 9658551980 en 6574C5 om compatibele onderdelen snel terug te vinden.
- Vervang beschadigde connectoren of zet nieuwe contacten in om toekomstige storingen te voorkomen.
- Bewaar originele bevestigingsclips en monteer kabels precies zoals origineel om geluid- en vibratieproblemen te vermijden.
