Beschrijving

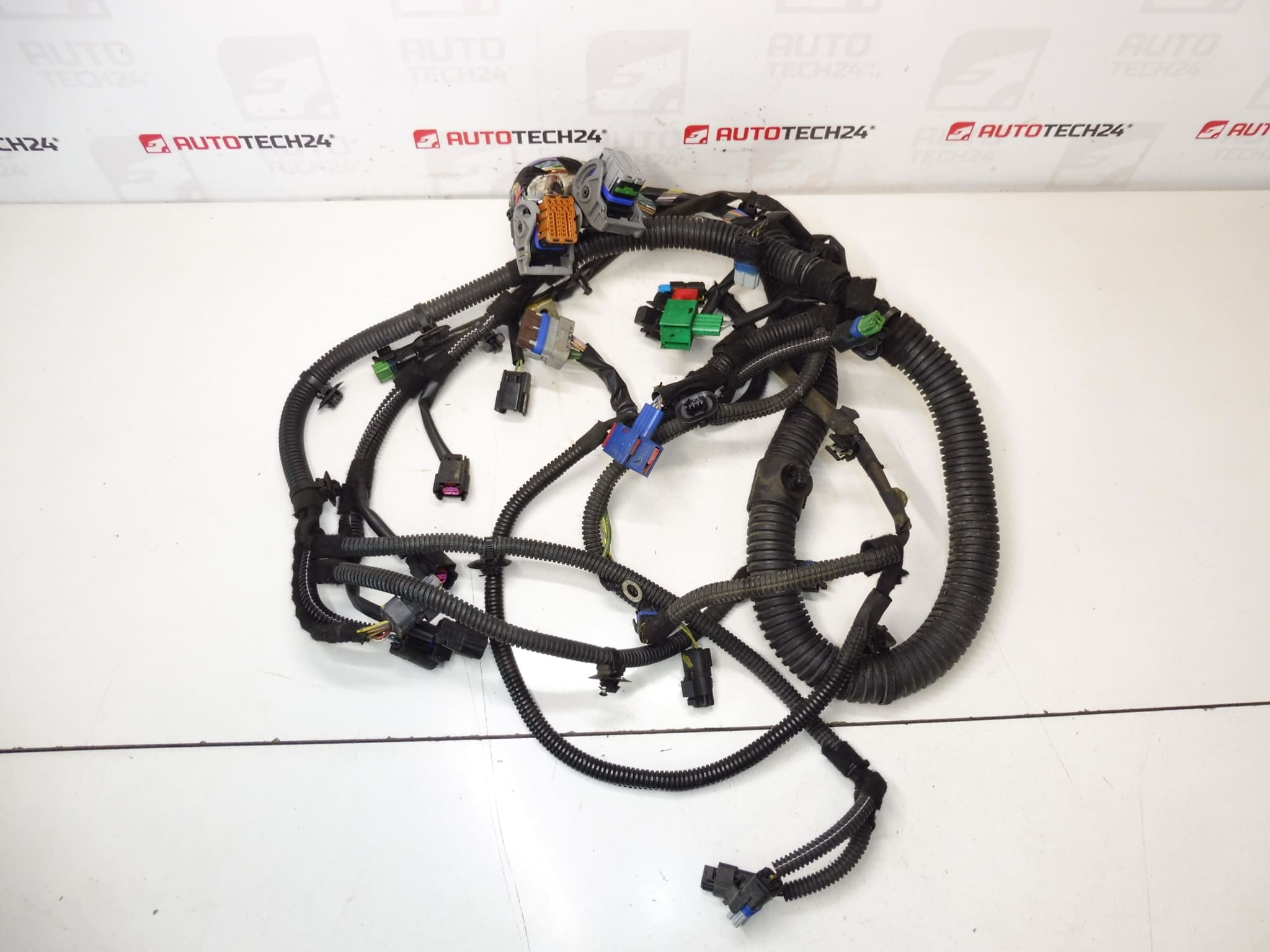

Motorkabelboom voor Citroën en Peugeot 1.8 16V 6FY of 2.0 16V RFJ
Deze motorkabelboom is ontworpen voor voertuigen van Stellantis (Citroën en Peugeot) met de 1.8 16V motor (code 6FY) of 2.0 16V motor (code RFJ). Het onderdeel brengt alle elektrische verbindingen tussen motorsturing, sensoren en actuatoren samen en zorgt voor betrouwbare signaal- en voedingsvoering. Vaak wordt dit onderdeel gezocht op artikel- of referentienummers zoals 9660390780 of 9660390680.
Technische Informatie
- Fabrikant: Stellantis / Citroën / Peugeot
- Model: Citroën C4, Citroën C5, Peugeot 307, Peugeot 407
- Productcodes: 9660390780, 9660390680
- Extra nummers: 6569N2, NFP
Functie
De motorkabelboom bundelt voedings- en signaalkabels van sensoren (bijv. krukas-, nokkenas- en temperatuur-sensoren), brandstof- en ontstekingssystemen, actuatoren en de engine control unit (ECU). Zonder correcte bedrading functioneren brandstofinjectie, ontsteking en emissiemonitoring niet naar behoren.
Hoe wordt het vervangen
Vervanging van de motorkabelboom vereist systematisch werk en aandacht voor details. Algemene stappen:
- Koppel altijd eerst de accu los voordat u met de demontage begint.
- Verwijder motorafdekking en andere obstructies om bij de kabelboom te komen.
- Label of fotografeer alle connectoren en bevestigingspunten zodat de nieuwe kabelboom correct wordt teruggeplaatst.
- Maak alle stekkers los door vergrendelingen in te drukken en trek niet aan de kabels zelf.
- Bevestig de nieuwe kabelboom volgens de originele routing en gebruik bestaande clips en knelklemmen.
- Controleer dat geen kabels schuren tegen bewegende of hete onderdelen; gebruik indien nodig extra bescherming of bundelbanden.
- Sluit alle connectoren aan, plaats afdekkingen terug en koppel de accu weer aan. Controleer op foutcodes en voer een functionele controle uit van motorfuncties.
Aanbevelingen voor montage
Gebruik geschikte gereedschappen en zorg dat connectorvergrendelingen volledig inschakelen. Controleer rubbers en doorvoeringen in de carrosserie op beschadiging en vervang bij slijtage. Bij twijfel over beschadigde connectorpinnen of gecorrodeerde contacten, herstel de connectoren of vervang deze om slechte verbindingen te voorkomen. Werk bij voorkeur in een schone, droge omgeving om vochtinslag tijdens montage te vermijden.
Reden waarom dit onderdeel het meest faalt
Motorkabelbomen falen meestal door mechanische of milieu-invloeden: slijtage van isolatie door wrijving, hitte- en temperatuurschommelingen, olielekkages, corrosie in connectoren of door knaagdierbeschadiging. Ook eerdere onzorgvuldige reparaties of slecht vastgezette bevestigingspunten kunnen leiden tot spannings- of signaalverlies. Storingen uiten zich vaak als onregelmatig lopen van de motor, storingslampjes op het dashboard of foutcodes gerelateerd aan sensoren en actuatoren.
Praktische tips
Inspecteer de kabelboom bij elke grote onderhoudsbeurt of bij afwijkende motorfuncties. Zoek specifiek naar beschadigde isolatie, losse connectoren en tekenen van hitte- of olieaantasting. Houd referentienummers bij de hand (9660390780, 9660390680, 6569N2) — veel monteurs en doe-het-zelvers zoeken op deze codes bij vervanging.
