Citroën Peugeot 1.6HDI 9687146780 6569ZW kabelboom

Beschrijving

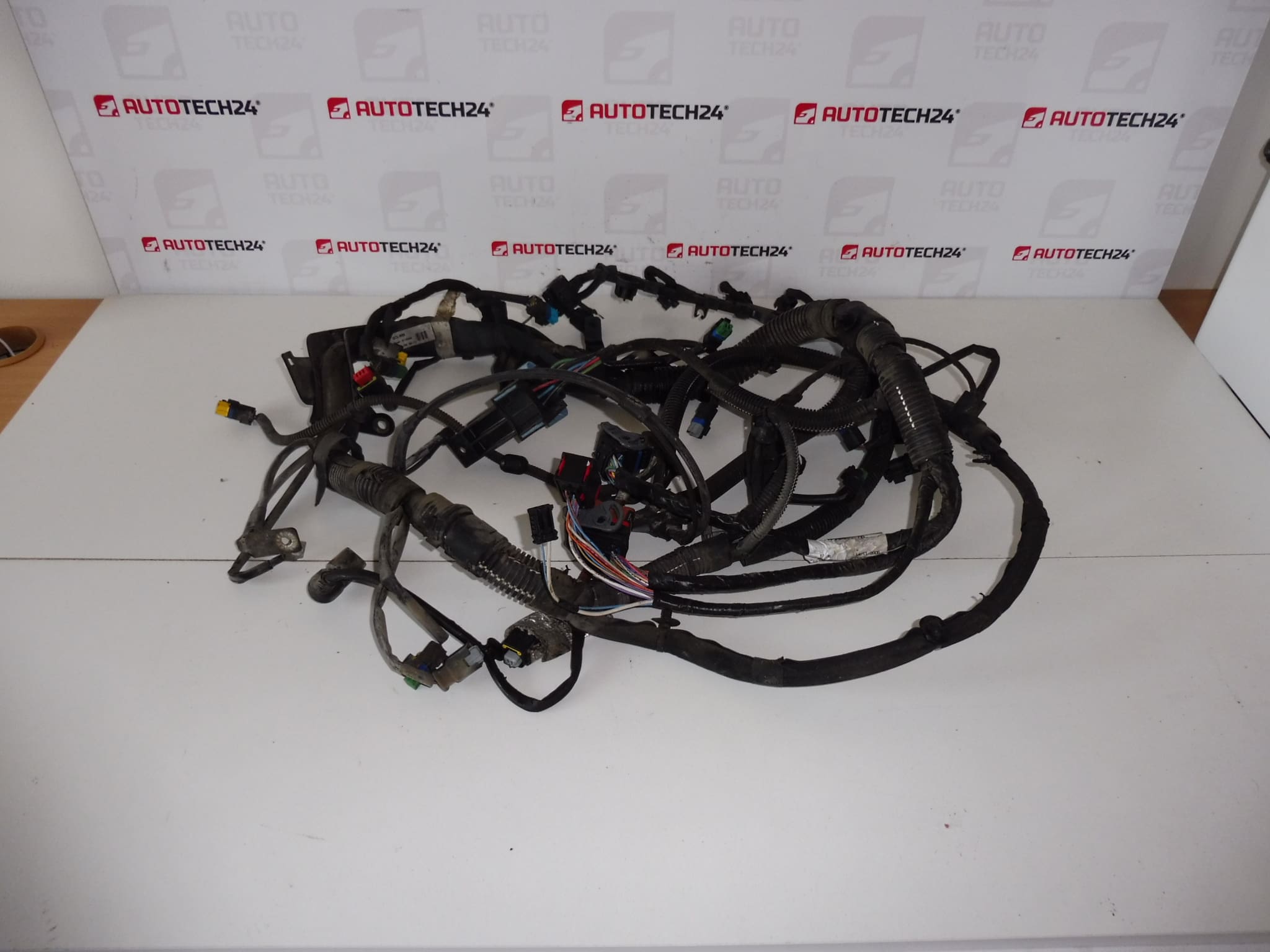

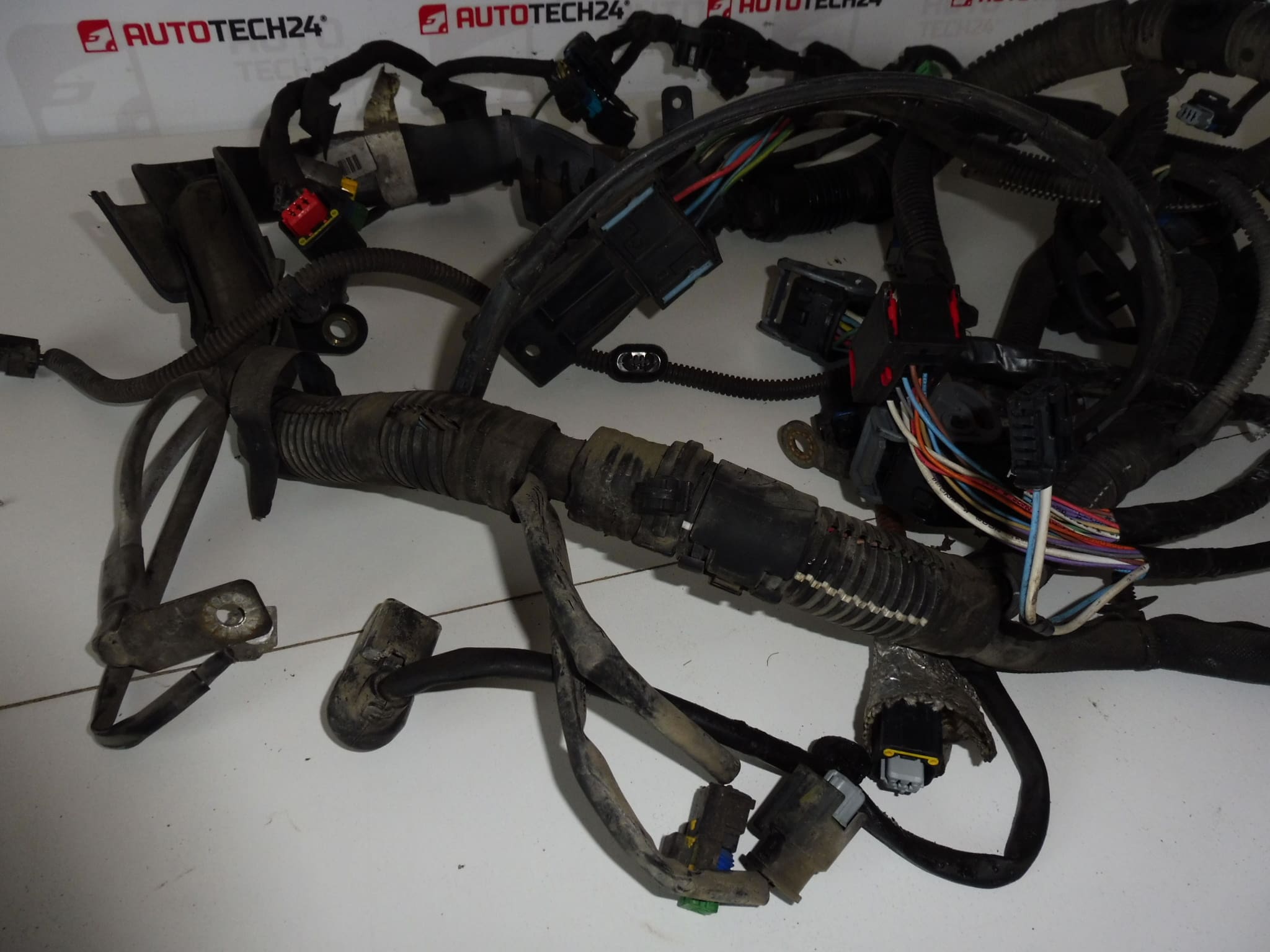

Complete motorassemblage voor CITROEN- en PEUGEOT-auto’s met 1.6 HDI-motor
Hij komt uit een Citroen Xsara Picasso 66kw

Onderdeelbeschrijving

Dit motorpakket is bedoeld voor Citroën en Peugeot 1.6 HDI auto’s. Het is een belangrijk elektrisch onderdeel dat de afzonderlijke elektrische elementen van de motorruimte met elkaar verbindt en zorgt voor de juiste overdracht van signalen en vermogen tussen componenten. Onderdelen van dit type worden vaak gezocht op productienummer, daarom vindt u ook de specifieke aanduidingen 9687146780 en 6569ZW.

De motorkabelboom is een geschikte keuze bij het oplossen van problemen veroorzaakt door beschadigde draadisolatie, kapotte bedrading, niet-functionele connectoren of bij het vervangen van de originele kabelboom door een geschikt gebruikt onderdeel. Het is een praktische oplossing voor zowel monteurs als thuisreparateurs als ze op zoek zijn naar een origineel onderdeel om de motorbedrading te repareren.

Technische informatie

• Fabrikant: Stellantis Citroën Peugeot
• Model: Citroën Xsara Picasso
• Andere nummers: 9687146780, 6569ZW, NFP

Productcodes

Productcodes: 9687146780, 6569ZW

• Modellen volgens documenten: Citroën Xsara Picasso

Installatieaanbevelingen

Over het algemeen/typisch voor het vervangen van de kabelboom van de motor kan de exacte procedure variëren, afhankelijk van het specifieke auto-ontwerp en de specifieke uitrusting. Bij elektrische onderdelen is het altijd belangrijk om voorzichtig te zijn, de bekabeling goed te laten lopen en alle connectoren grondig te controleren.

1) Vóór montage

• Vergelijk het nieuwe en originele harnas op vorm, taklengte, type connectoren en markeringen op het onderdeel.
• Inspecteer op schade aan connectoren, vergrendelingszekeringen, draadisolatie of beschermkappen voor bedrading.
• Inspecteer de bundel op tekenen van overmatige hitte, slijtage of onprofessionele eerdere reparaties.
• Koppel de accu van het voertuig los voordat u met de werkzaamheden begint.

2) Benodigde gereedschappen en materialen

• Basisset handgereedschap
• Schroevendraaiers en gebruikelijk montagegereedschap voor het verwijderen van afdekkingen en beugels
• Plastic koevoet om de handgrepen voorzichtig los te maken
• Reinigingsmiddel voor elektrische connectoren
• Werkverlichting
• Bandjes of sluitingen die overeenkomen met de originele pasvorm, indien nodig

3) Stapsgewijze montageprocedure

1. Zet het contact uit en koppel de accu los.
2. Verwijder afdekkingen en onderdelen die toegang tot de kabelboom verhinderen.
3. Documenteer vóór de demontage de originele bedrading zorgvuldig, bij voorkeur met foto’s.
4. Maak geleidelijk en zonder geweld alle connectoren van het oude harnas los en controleer de vergrendelingselementen.
5. Maak de bundel los van alle beugels, steunen en beschermende geleiders.
6. Verwijder de originele bundel en plaats de vervangende bundel ernaast voor een definitieve vergelijking.
7. Plaats de vervangende motorkabelboom op de oorspronkelijke route, zodat deze nergens verdraaid, uitgerekt of in contact komt met scherpe randen.
8. Steek achtereenvolgens alle connectoren op hun plaats en controleer of ze goed klikken.
9. Zet het harnas vast in alle originele beugels en bevestigingspunten.
10. Controleer of de bekabeling niet in de buurt van plaatsen loopt waar het risico bestaat op slijtage, trillingen of verhoogde thermische spanning.
11. Plaats alle afdekkingen en verwijderde onderdelen opnieuw.
12. Sluit de batterij aan en controleer de basisfuncties.

• 4) Controles na de montage en testrit/functieverificatie

  • Controleer na montage of de motor correct communiceert met de bijbehorende elektrische componenten.
  • Controleer of er geen connector los zit en of het harnas nergens schuurt.
  • Controleer na het opstarten op tekenen van intermitterend contact of uitval.
  • Controleer na een korte proefrit de bedrading opnieuw visueel.

  5) De meest voorkomende montagefouten + hoe u ze kunt vermijden

  • Verwisselen van connectoren – markeer of maak een foto van de afzonderlijke takken voordat u deze loskoppelt.
  • Onvoldoende bundelbevestiging – gebruik altijd alle beschikbare beugels en geleiders.
  • Beschadiging van de connectorvergrendelingen – koppel de connectoren voorzichtig en zonder los te wrikken los met ongeschikt gereedschap.
  • Bekabeling door gevaarlijke gebieden – zorg voor een veilige opslag uit de buurt van bewegende en thermisch belaste onderdelen.
  • Montage zonder vergelijking met het oude onderdeel – vergelijk altijd alle takken, lengtes en uiteinden vóór de definitieve installatie.

  Redenen waarom het onderdeel beschadigd is

  • Langdurige thermische belasting in de motorruimte
  • Beschadiging van de geleiderisolatie als gevolg van veroudering en trillingen
  • Slijtage van bedrading tegen omliggende onderdelen of houders
  • Het binnendringen van vocht in de connectoren en daaropvolgende corrosie van de contacten
  • Onprofessioneel ingrijpen in de elektrische installatie of eerdere reparaties aan de bekabeling
  • Mechanische schade tijdens demontage of onderhoud van andere onderdelen van de auto
