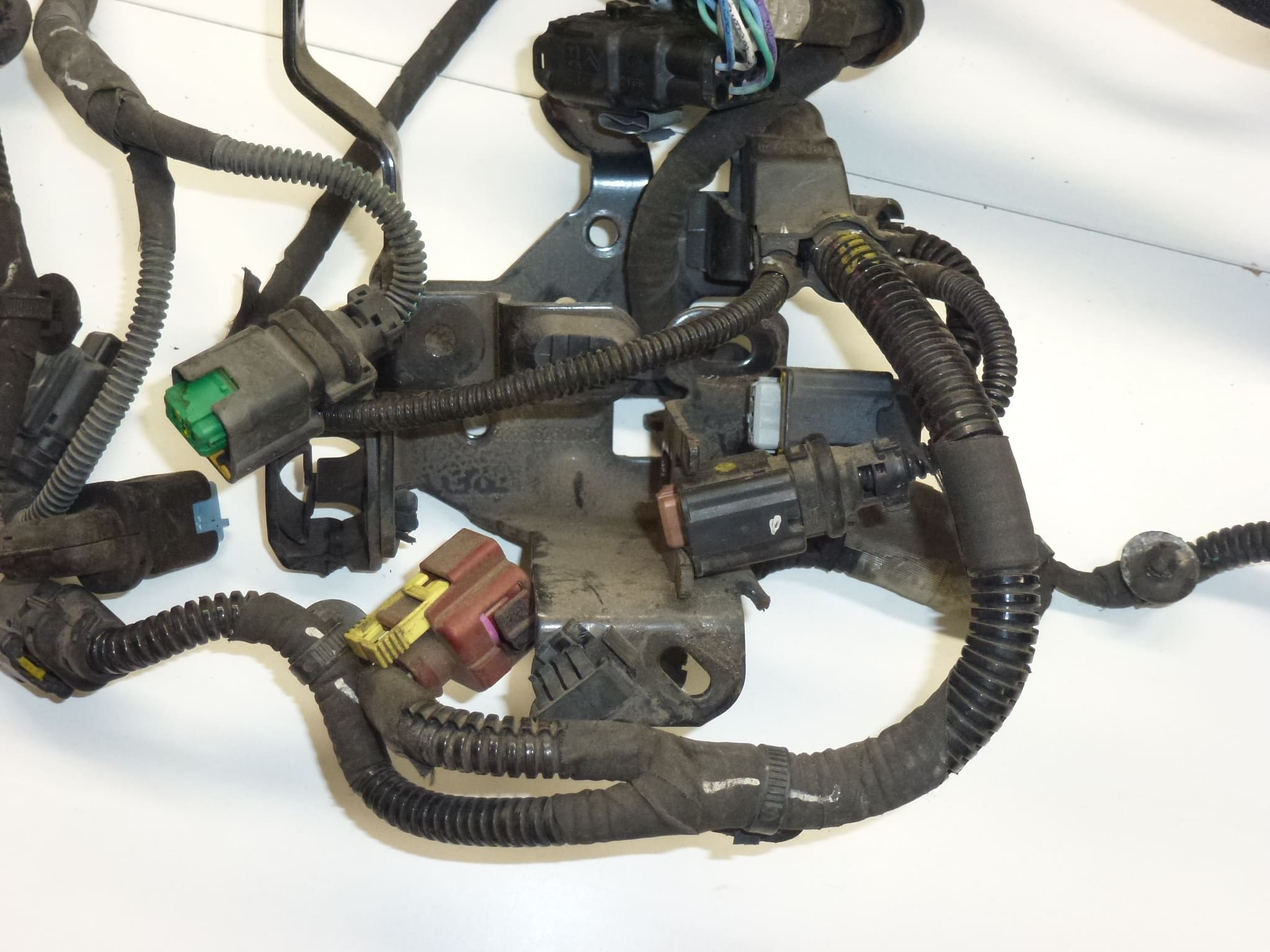

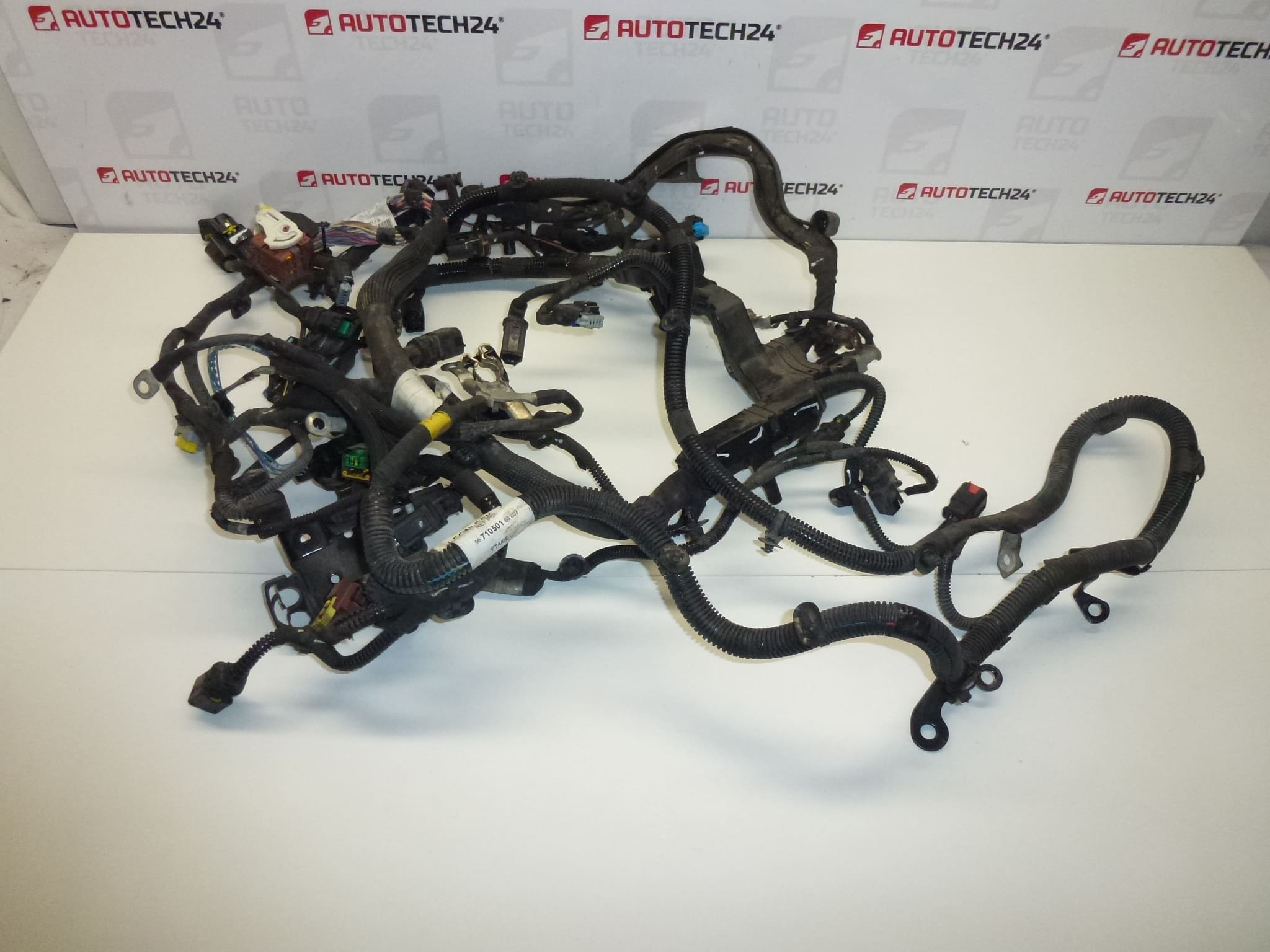

Hoofdmotorkabelboom 1.6 e-HDI voor Citroën C4 Picasso
Beschrijving
Deze hoofdmotorkabelboom is ontworpen voor de 1.6 e-HDI motoren die in bepaalde Citroën en Peugeot modellen worden gebruikt. De kabelboom verzorgt de elektrische verbindingen tussen motorbesturing, sensoren, injectoren en hulpcomponenten en is essentieel voor een correcte werking van ontsteking, brandstofinjectie, emissieregeling en start-stop functies. Geschikt voor professionals in de werkplaats en voor ervaringsgerichte doe-het-zelvers die motorische elektrische problemen willen verhelpen.
Technische informatie
- Fabrikant: Stellantis (originele toepassing Citroën / Peugeot)
- Model: 1.6 e-HDI
- Productcodes: 9674051780, 9670855680
- Andere nummers: 9678303980, 6585L0
Toepasselijke voertuigen
Onder andere geschikt voor: Citroën C4, Citroën C4 Picasso en Peugeot 308 met 1.6 e-HDI motoren. Controleer altijd het onderdeelnummer op uw voertuig voor bevestiging van compatibiliteit.
Aanbevelingen voor montage
- Verwijder de negatieve pool van de accu voordat u aan de bedrading werkt om kortsluiting en beschadiging van elektronische componenten te voorkomen.
- Maak foto´s van de bestaande aansluiting(en) en markeer stekkers zodat terugplaatsen foutloos verloopt.
- Leg de kabelboom volgens de originele kabelgoten en bevestigingspunten; gebruik de bestaande clips en klemmen of passende vervangers om wrijving en beweging te voorkomen.
- Controleer en vervang waar nodig rubber doorvoertules en afdichtingen in de carrosserie om vocht- en vuiltoetreding te voorkomen.
- Controleer na montage alle connectoren op goede sluiting en voer een basiskontrole uit: spanning op belangrijke lijnen, continuïteit waar relevant en visuele inspectie van contacten.
- Bij twijfel over codering of foutmeldingen na vervanging: raadpleeg de juiste diagnosetool en volg de procedures van de fabrikant.
Waarom dit onderdeel meestal faalt
- Mechanische slijtage en wrijving: kabels slijten op punten waar ze langs scherpe randen of bewegende onderdelen lopen.
- Warmte- en verouderingsschade: langdurige blootstelling aan hoge motortemperaturen maakt isolatie bros en kan breuken veroorzaken.
- Corrosie en vocht: vochtige of beschadigde connectoren leiden tot slechte contacten en storingen.
- Schade door dieren of externe invloeden: knaagdieren kunnen kabels doorbijten; werkzaamheden in de motorruimte kunnen kabels beschadigen als ze niet goed worden verlegt.
- Onvoldoende reparaties of slechte herstelmethoden: tijdelijke oplossingen of slechte crimpverbindingen veroorzaken later storingen.
Praktische tips en aandachtspunten
- Vervang beschadigde connectoren en beschadigde secties van de kabelboom adequaat in plaats van alleen te repareren met tape.
- Controleer na montage of alle motorgerelateerde storingslampjes uitgaan en voer indien nodig een diagnosetest uit om resterende foutcodes te wissen en te evalueren.
- Bewaar oude stekkers en modules totdat het systeem stabiel werkt; dat helpt bij het snel terugvinden van aansluiting of pinvolgorde.
