Beschrijving

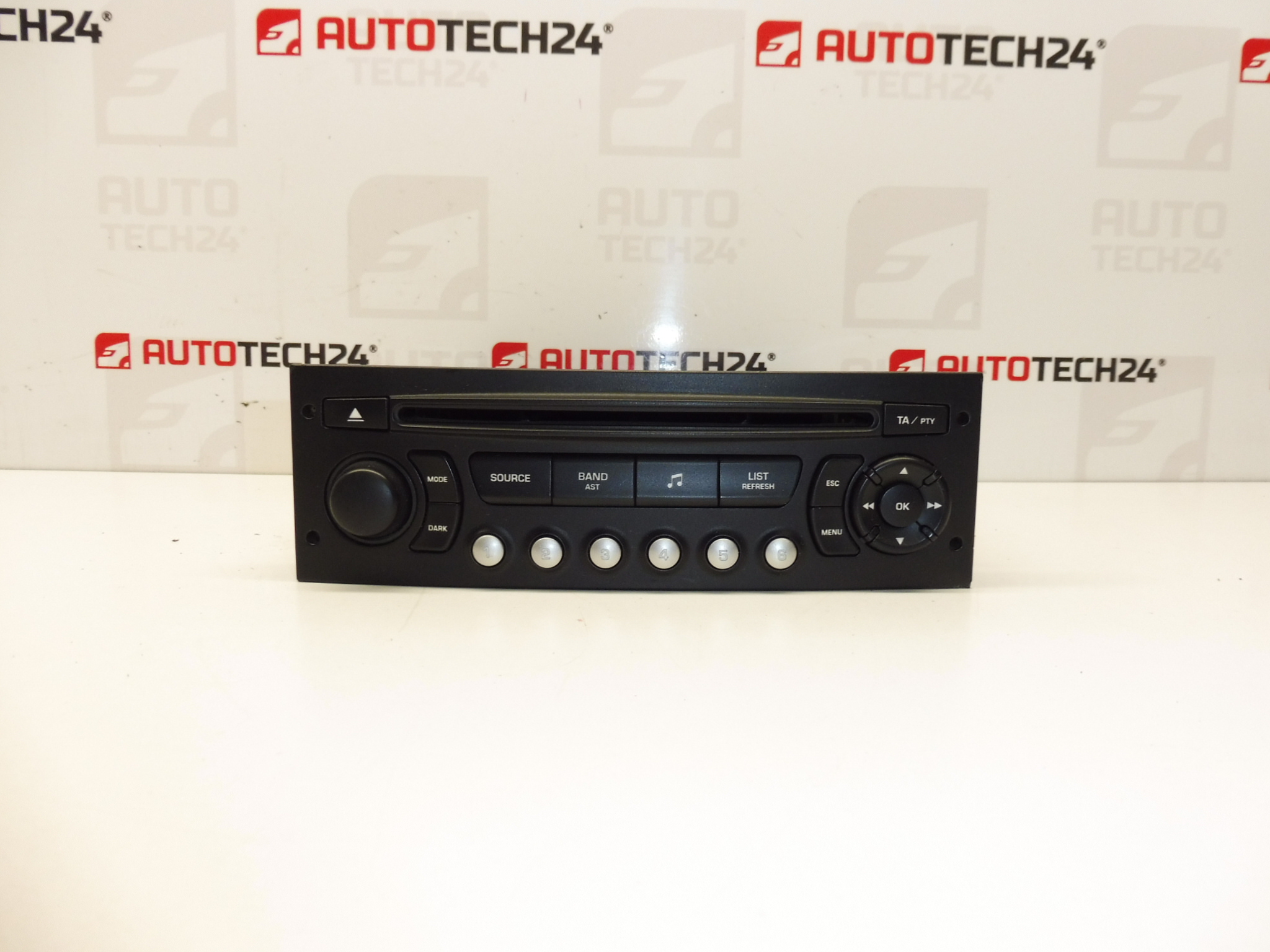

Autoradio BLAUPUNKT RD4 CD voor voertuigen CITROËN en PEUGEOT. Het radioapparaat moet aan het voertuig worden gekoppeld via diagnoseapparatuur.
Beschrijving
Deze Blaupunkt RD4 CD autoradio is een veelgebruikt origineel exemplaar voor meerdere modellen van Citroën en Peugeot. De eenheid biedt basisfuncties zoals FM/AM-radio, CD-weergave en knoppenbediening op het frontpaneel. Doordat het apparaat origineel is gemonteerd in vele Stellantis-modellen, worden hetzelfde aansluitschema en stekkerindeling vaak toegepast, wat vervanging praktisch maakt voor monteurs en doe-het-zelvers.
Functie en kenmerken
De RD4 CD fungeert als hoofd audio-eenheid: ontvangst en weergave van radiozenders, afspelen van CD’s en bediening van geluidsinstellingen. Bij sommige uitvoeringen is de radio gekoppeld aan boordcomputer- of audiosystemen waardoor codering of configuratie via diagnoseapparatuur nodig is na montage.
Compatibele modellen (veelvoorkomend)
- Citroën C2
- Citroën C3 (I)
- Citroën C4
- Citroën C8
- Peugeot 207
- Peugeot 307 (II)
- Peugeot 807
Technische informatie
- Fabrikant: Blaupunkt / Stellantis compatibel
- Model: RD4 CD
- Productcodes: 9659138977, 9647521077, 9660646877
- Andere nummers: 657932, 6579PC
Vervanging en montage
Stappen voor vervanging (algemeen):
- Schakel altijd de negatieve pool van de batterij uit voordat u begint.
- Verwijder de afdekramen en bevestigingsschroeven rondom het dashboardpaneel.

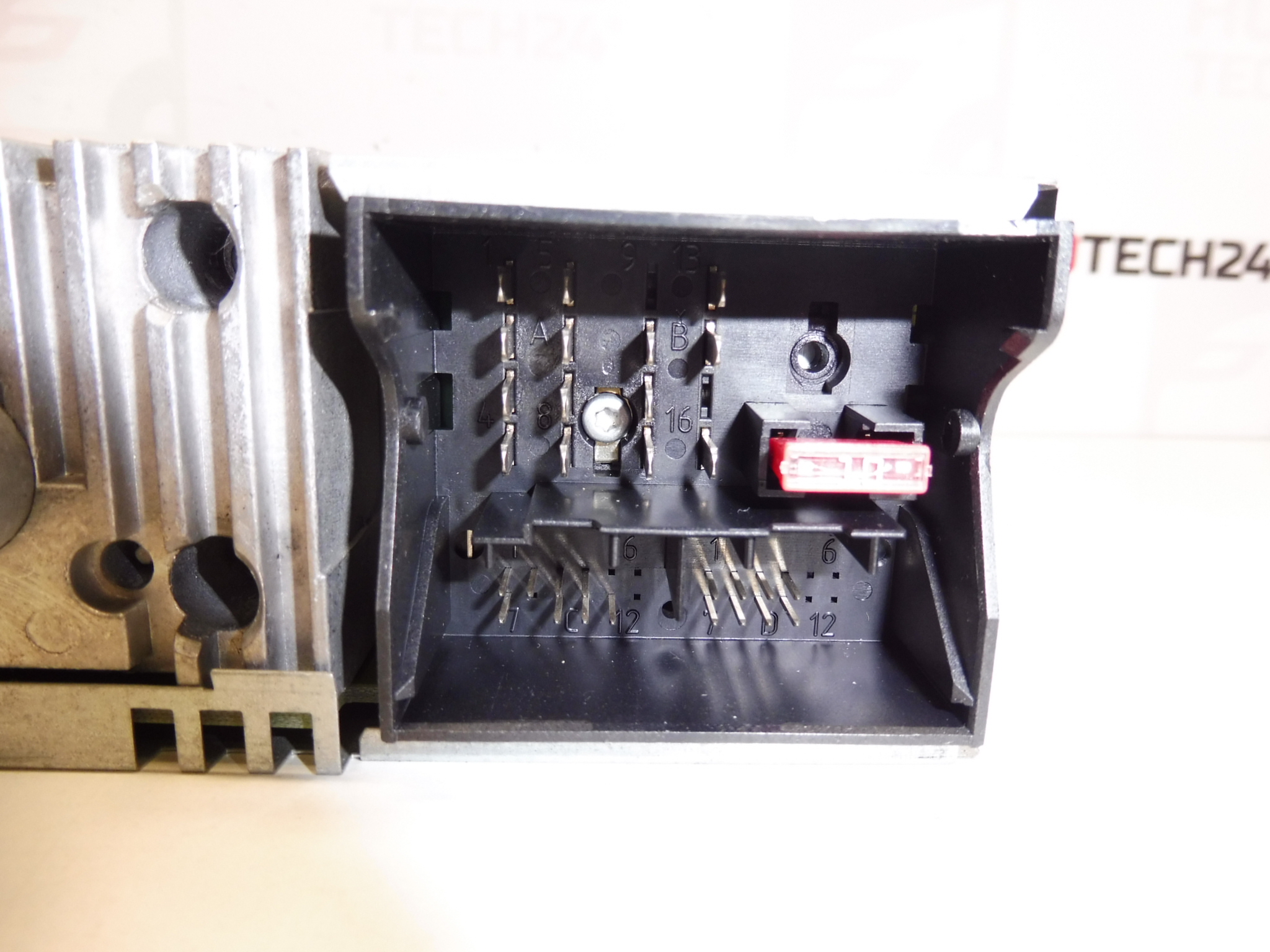

- Trek de autoradio voorzichtig uit de sleuf en ontkoppel alle stekkers: voedingskabel, luidsprekerdraden, CAN/bedrading en antenne.
- Monteer de nieuwe eenheid omgekeerd en zorg dat alle connectoren correct en stevig zijn aangesloten.
- Na montage is het noodzakelijk de radio met diagnoseapparatuur aan het voertuig te koppelen of te coderen zodat alle functies correct werken.
Aanbevelingen bij montage
- Gebruik geschikt demontagegereedschap om beschadiging van dashboardpanelen te voorkomen.
- Controleer stekkercontacten op corrosie of verbogen pinnen en maak deze schoon indien nodig.
- Bevestig kabels netjes en zorg voor voldoende speling; voorkom knellingen of contact met bewegende delen.
- Laat het coderen/ koppelen uitvoeren met geschikte diagnoseapparatuur als de eenheid na montage niet direct werkt.
Veelvoorkomende storingsoorzaken
- Verlies van codering na vervanging of door voertuigwerkzaamheden, waardoor de radio niet functioneert zonder diagnostische koppeling.
- Corrosie of slechte contacten op de stekkers en antenneplug waardoor voeding of ontvangst uitvalt.
- Mechanische storingen van de CD-lader (vastlopen of niet lezen van schijven).
- Versleten knoppen of defecte displayverlichting door ouderdom en intensief gebruik.
Waarom raakt het onderdeel meestal defect
Autoradio’s van dit type falen vaak door slijtage aan bewegende delen (CD-mechaniek), vocht of corrosie in stekkerverbindingen en spanningspieken in het elektrische systeem. Ook het ontbreken van correcte codering na vervanging wordt geregeld als ‘niet werken’ ervaren terwijl de hardware fysiek intact is.
