Beschrijving

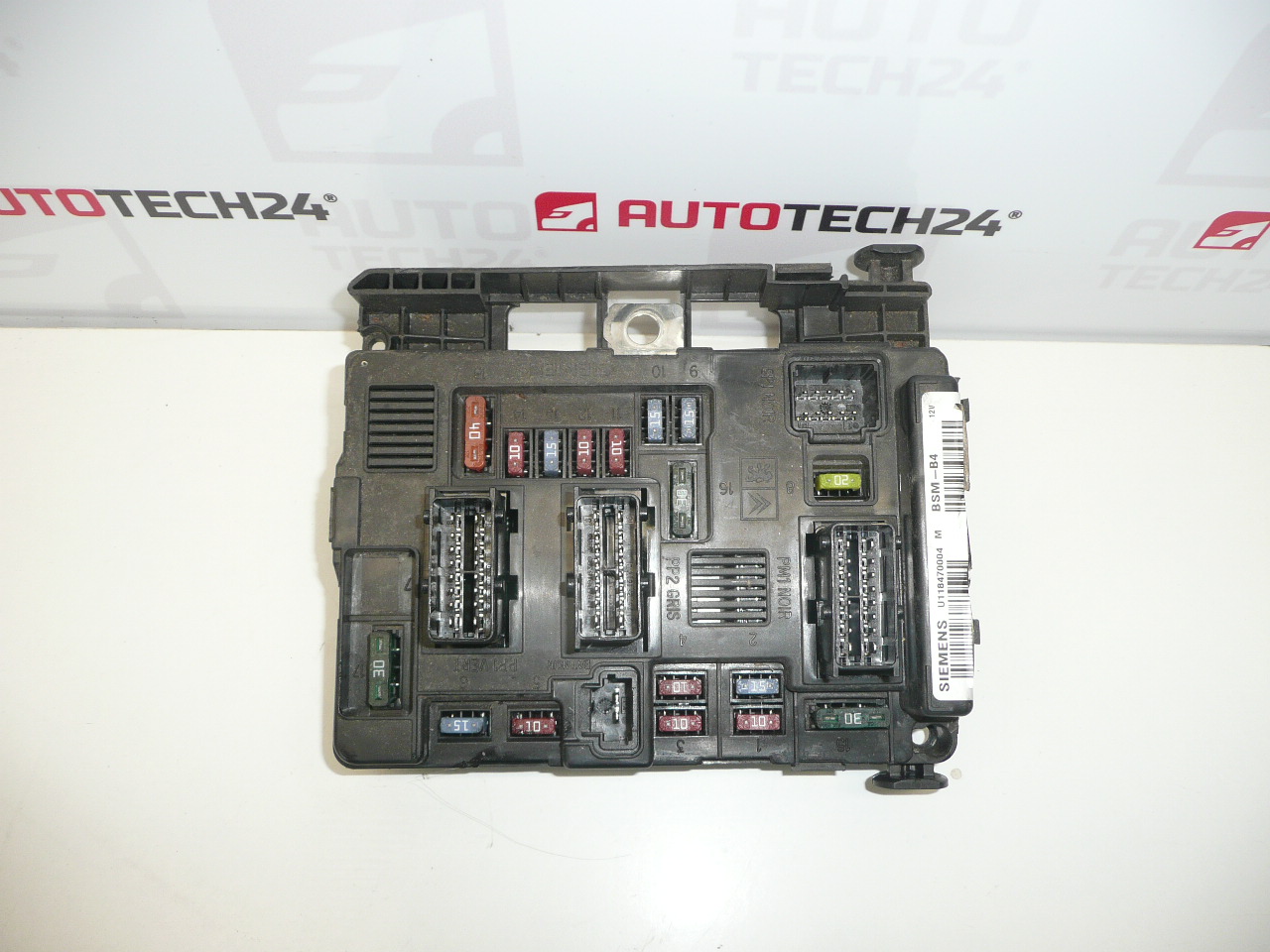

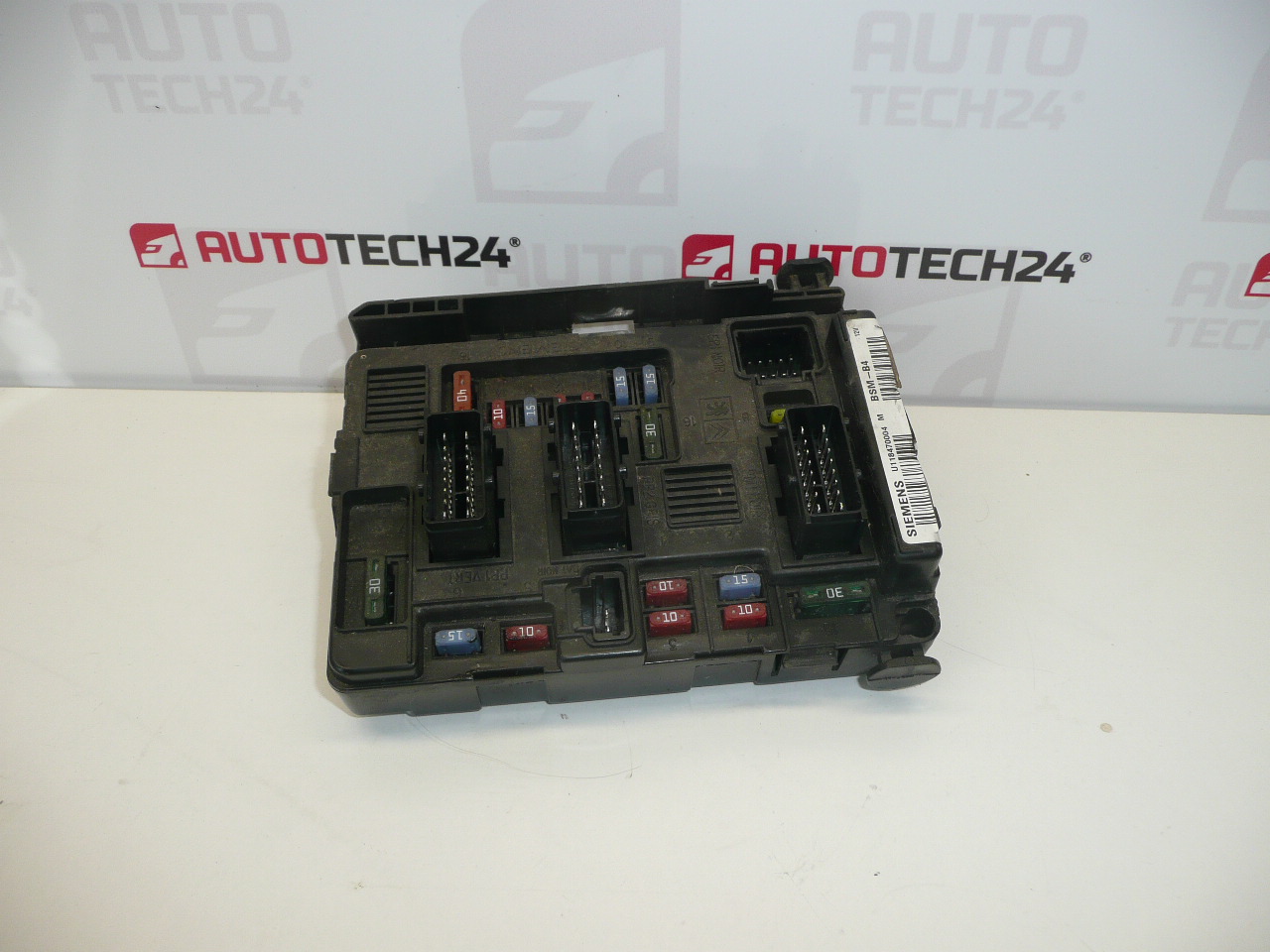

BSM B4 Siemens Citroën Peugeot voor voertuigen Citroën C2, C3, Berlingo, Xsara, Xsara Picasso en Peugeot 206, 307, 406, Partner. Het betreft een gebruikt onderdeel met garantie op werking. Beschadiging van enkele bevestigingslipjes is mogelijk — dit heeft geen invloed op de functionaliteit.
Beschrijving
De BSM B4 (Boîtier de Servitude Moteur) van Siemens is een gecombineerde zekering-/relais- en verdeeleenheid die een aantal motor- en carrosseriefuncties in Citroën- en Peugeot-modellen beheert. In de praktijk verzorgt deze module de voeding en bescherming van circuits, schakelt relais voor start- en brandstofsystemen en verdeelt stroom naar diverse verbruikers in het motorcompartiment en carrosserie. Het compacte ontwerp bevat zowel zekeringen als relais en kritieke aansluitingen.
Technische Informatie
- Fabrikant: Siemens
- Model: Citroën C2, Citroën C3, Citroën Berlingo, Citroën Xsara, Citroën Xsara Picasso; Peugeot 206, Peugeot 307, Peugeot 406, Peugeot Partner
- Productcodes: 9650618380-00, 9650618380
- Andere Nummers: T118470004, L 6500Y3, 6500Y1, 6500.Y1, 6500.y3, 6500Y3/6500Y1
Vervanging en Montage
Vervanging van de BSM gebeurt doorgaans als volgt:
- Negatieve pool van de accu loskoppelen en enkele minuten wachten om reststroom te laten verdwijnen.
- Toegang verkrijgen tot de BSM in het motorcompartiment (afdekkap verwijderen indien aanwezig).
- Connectoren ontgrendelen en volledig loskoppelen. Maak foto of markeer connectoren om montage te vergemakkelijken.
- Bevestigingsbout(en) losschroeven en de BSM uitnemen. Let op beschadigde beugels of klipjes.
- Nieuwe of vervangende BSM plaatsen, bouten op juiste sterkte aandraaien en connectoren zorgvuldig terugplaatsen.
- Accu opnieuw aansluiten en alle relevante functies (start, verlichting, ruiten, enz.) controleren.
Aanbevelingen Voor Montage
- Accu altijd loskoppelen voor demontage om kortsluiting en beschadiging van de electronica te voorkomen.
- Connectoren en aansluitpunten reinigen van corrosie en vuil vóór heraansluiting.
- Beschadigde bevestigingslipjes beïnvloeden meestal de functionaliteit niet, maar monteer de BSM stevig zodat trillingen geen extra schade veroorzaken.
- Werk met antistatische voorzorgsmaatregelen en raak geen blootgestelde printplaten aan.
- Controleer na montage alle relevante zekeringen en relais en voer een functionele test uit van voertuigfuncties.
Waarom Dit Onderdeel Vaak Faalt
Veelvoorkomende oorzaken van defecten bij BSM-units zijn:
- Corrosie op connectoren door vocht of inlaat van water in het motorcompartiment.
- Thermische vermoeidheid en verzadiging van soldeerverbindingen door langdurige hittecycles.
- Elektrische overbelasting of kortsluiting die zekeringen en interne componenten kan beschadigen.
- Mechanische schade aan bevestigingspunten door impact of onjuiste montage.
- Vibratie en trillingen die leiden tot loszittende contacten of scheuren in printsporen.
Extra Opmerkingen
Dit betreft een gebruikte eenheid die functioneel is gegarandeerd. Kleine uiterlijke beschadigingen aan bevestigingslipjes komen voor en beïnvloeden de werking niet. Controleer bij inbouw altijd productcodes en aansluitingstype om er zeker van te zijn dat de unit overeenkomt met het voertuigmodel en uitvoering.
