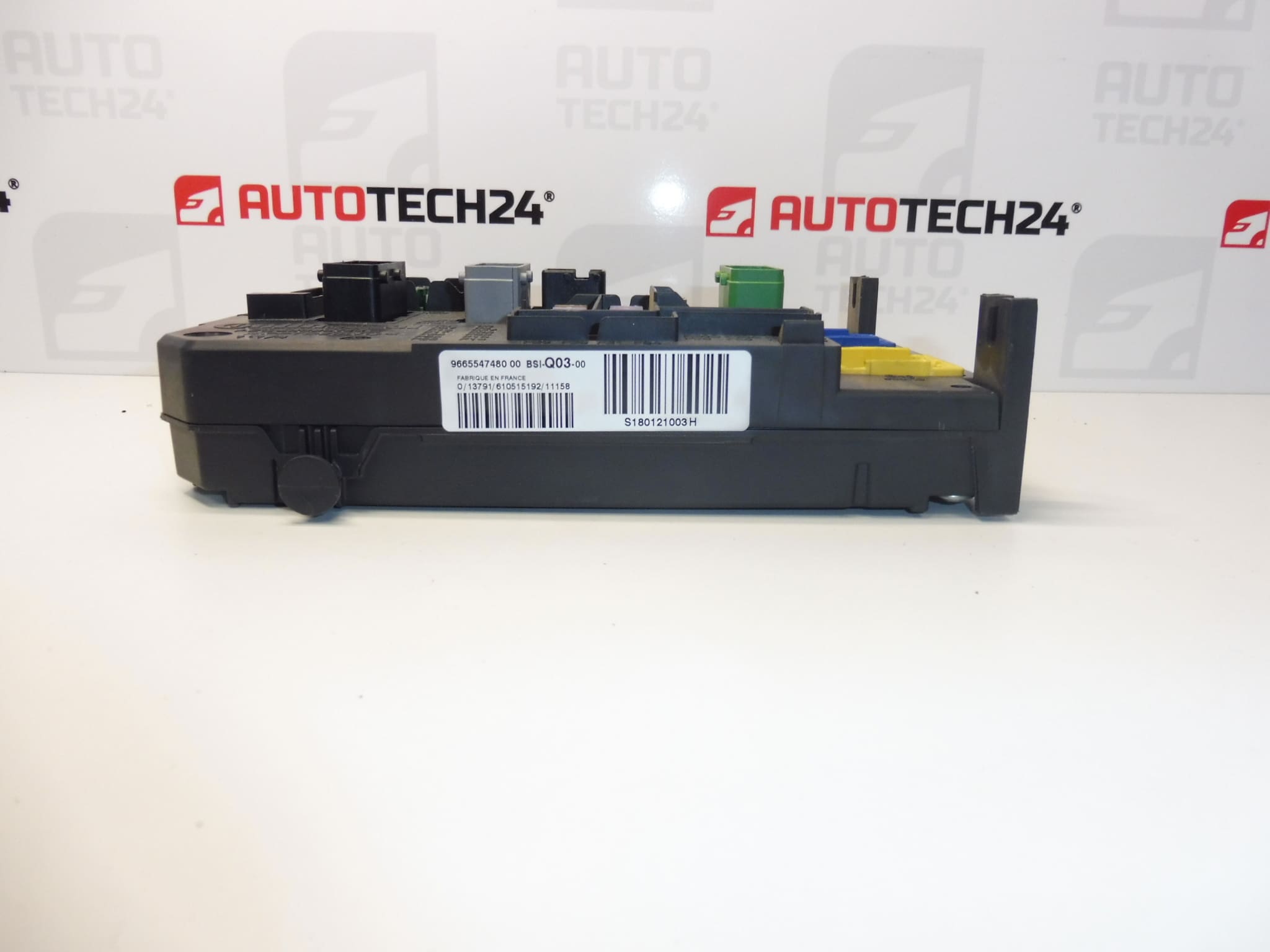

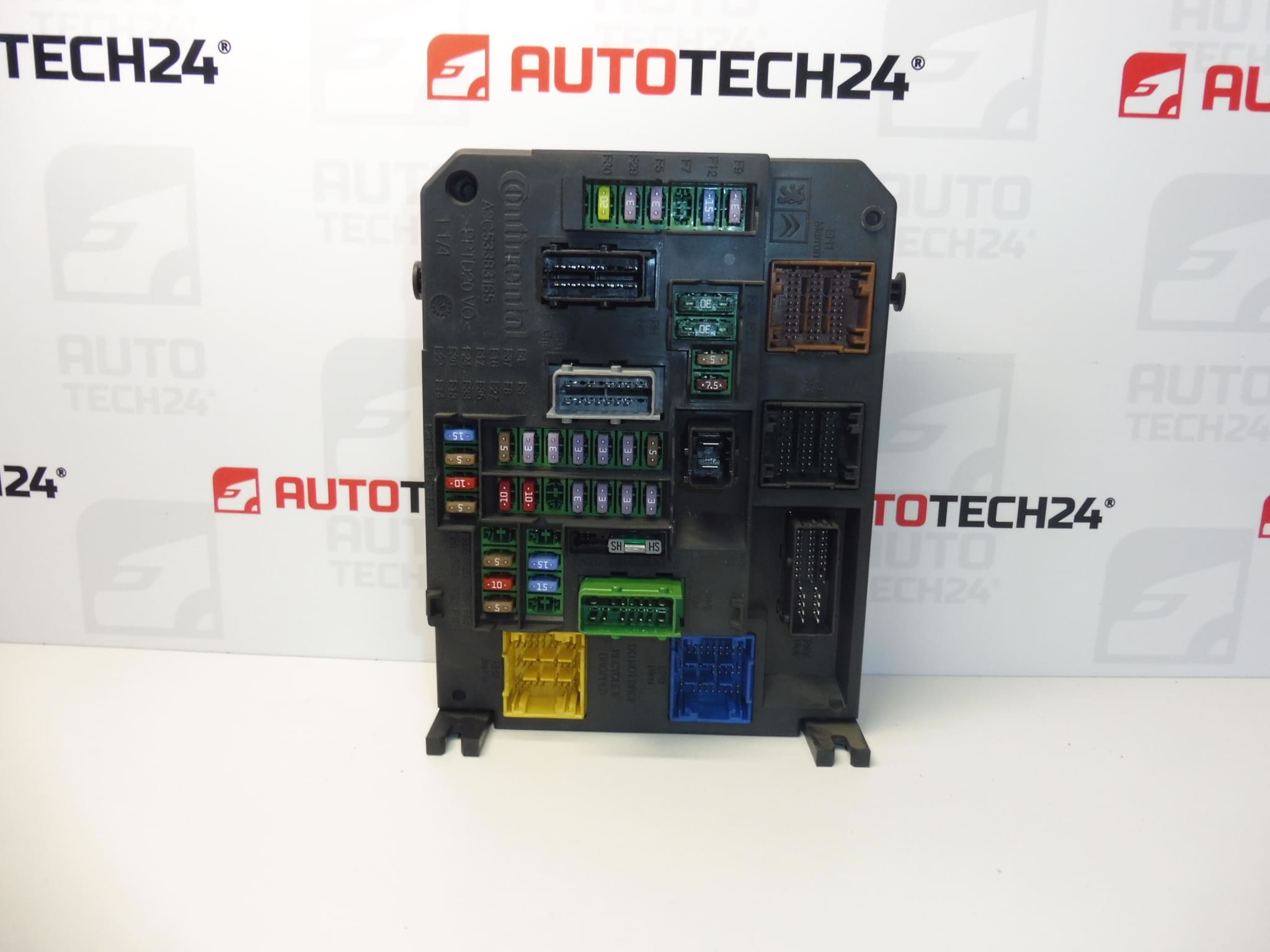

BSI Q03-00 Citroën C4 II 9665547480 1663372880 6580YR

Beschrijving

BSI-Q03-00 Continental voor CITROEN C4 II-auto’s
Het komt uit een Citroen C4 II uit 2011

Onderdeelbeschrijving

Gebruikte comfort unit BSI Q03-00 Continental voor Citroen C4 II is bedoeld als reserveonderdeel bij het repareren van de elektronica van de auto. BSI verzorgt doorgaans de communicatie tussen elektronische systemen en de besturing van comfortfuncties; de specifieke actieradius is afhankelijk van de uitrusting en configuratie van het voertuig.

Vergelijk bij uw keuze vooral de aanduiding BSI-Q03-00, de productnummers en het ontwerp van het originele apparaat. Dit onderdeel staat in de documenten vermeld onder de nummers 9665547480, 1663372880, 6580YR en 6580YS. Het matchen van het automodel alleen vervangt niet de vergelijking van ontwerp- en coderingsvereisten. Bij een gebruikte BSI moet u rekening houden met gegevensoverdracht of professionele aanpassing aan het voertuig.

Technische informatie

• Fabrikant: Continental
• Model: Citroen C4 II
• Type onderdeel: BSI – comfortbedieningseenheid
• Eenheidsaanduiding: BSI-Q03-00
• Onderdeelnummers: 9665547480, 1663372880
• Andere nummers: 6580YR, 6580YS
• Herkomst onderdeel: Citroen C4 II, bouwjaar 2011
• Conditie: gebruikt onderdeel

Het opgegeven jaar heeft betrekking op het donorvoertuig en niet op de levensduur van het apparaat.

Productcodes

• Productcodes: 9665547480, 1663372880, 6580YR, 6580YS
• Typeaanduiding: BSI-Q03-00 / Q03-00
• Model: Citroen C4 II

Installatieaanbevelingen

In het algemeen geldt voor dit type onderdeel: het vervangen van de BSI vereist een juiste omgang met het elektrische systeem en het oplossen van de koppeling van de eenheid. De volgende procedure is algemeen; de exacte wijze van demontage, accuaansluiting en configuratie is afhankelijk van het specifieke ontwerp van de auto en de service-instructies van de fabrikant.

1) Vóór montage

• Vergelijk de labels, productnummers, typeaanduidingen, connectoren en bevestigingen met het oude toestel.
• Inspecteer het deksel, de connectorholtes en de contacten. Let op scheuren, oxidatie, vocht, vervorming of tekenen van oververhitting.
• Diagnostische controle of het probleem echt verband houdt met BSI en controleer ook de voeding, aarding en bedrading.
• Als de originele schijf leesbaar is, maak dan vooraf een back-up van de beschikbare gegevens en configuratie. Spreek met een deskundige af hoe u het vervangende apparaat in gebruik neemt voordat u het vervangt.

2) Benodigde gereedschappen en materialen

Meestal heeft u het juiste handgereedschap nodig, afhankelijk van de gebruikte aansluitingen, gereedschap om de deksels voorzichtig los te maken, een zaklamp, een multimeter en PSA-diagnoseapparatuur. Er is geschikte programmeerapparatuur vereist om met unitgegevens te werken; tijdens diagnose en codering stroom leveren volgens de vereisten van de serviceprocedure.

3) Stapsgewijze montageprocedure

1. Registreer de symptomen van het defect en voer een eerste diagnose uit. Bewaar indien mogelijk de configuratie van de originele BSI.
2. Bereid een manier voor om gegevens over te dragen of de gebruikte eenheid te initialiseren. Zonder deze stap mag u niet uitgaan van functionaliteit na alleen maar opnieuw bedraden te hebben.
3. Zet het contact en de apparaten uit, laat de elektronica tot rust komen en koppel de accu los volgens de procedure van de fabrikant.
4. Volgens de service-instructies krijgt u toegang tot het apparaat. Maak de afdekkingen en clips zonder kracht los.
5. Documenteer de connectorverbindingen en bedradingsroutes zodat de oorspronkelijke opstelling kan worden hersteld.
6. Ontgrendel de connectoren en koppel ze los zonder aan de draden te trekken. Maak de houder los en verwijder de originele schijf.
7. Controleer de connectoren en het montagegebied. Verwijder eventueel vocht, beschadigde draden of oorzaken van oververhitting voordat u het vervangende onderdeel installeert.
8. Laat een professional de noodzakelijke datavoorbereiding uitvoeren volgens de gekozen methode. Bevestig het apparaat en sluit de connectoren zo aan dat de vergrendelingen goed passen.
9. Sluit de batterij opnieuw aan volgens de instructies van de fabrikant. Voltooi de initialisatie, configuratie en aanpassing van sleutels volgens de door u gekozen implementatiemethode.
10. Voer de laatste diagnose uit, verifieer de functies en stuur de gedemonteerde deksels terug na een succesvolle controle.
• 4) Controles na de montage en functieverificatie

  Controleer de communicatie met de units, sleutelherkenning, startmogelijkheden en comfortfuncties in overeenstemming met de daadwerkelijke voertuiguitrusting. Controleer de lampjes en de diagnoselogboeken. Voer pas een korte proefrit uit na een succesvolle statische verificatie en zonder gebreken die de veiligheid in gevaar brengen; herhaal vervolgens de diagnose.

  5) De meest voorkomende montagefouten + hoe u ze kunt vermijden

  • Uitwisselen zonder gegevensvoorbereiding: los het klonen of initialiseren en koppelen vooraf op.
  • Het loskoppelen van spanningvoerende connectoren: houd u aan de voorgeschreven slaapstand van de elektronica en het loskoppelen van de batterij.
  • Onvaste connectorvergrendelingen of verbogen contacten: steek de connectoren recht in en controleer of ze goed vastzitten.
  • Stroomonderbreking tijdens het coderen: zorg voor een stabiele stroomvoorziening in overeenstemming met de vereisten van de gebruikte apparatuur.
  • Oorspronkelijke storingsoorzaak niet verwijderd: controleer de bedrading, stroomtoevoer en mogelijke lekken voordat u deze vervangt.

  Assemblage en codering – belangrijk

  • Het apparaat is gebruikt en is “gekoppeld” aan de originele auto (VIN/PIN/sleutels).
  • Inbedrijfstellingsopties:
    1. Gegevens klonen van de oude schijf (EEPROM/Flash) – na het klonen is de schijf plug-and-play.
    2. Virginisatie en daaropvolgende initialisatie/telecodering via DiagBox (mogelijk online) + aanpassing van sleutels.
  • Aanbevolen uit te voeren door een expert met PSA-serviceapparatuur (DiagBox/Lexia/PP2000).
  • Ontkoppel altijd de batterij vóór demontage/montage en volg de procedure van de fabrikant om schade aan het apparaat te voorkomen.

  Redenen waarom het onderdeel beschadigd is

  Voor BSI comfortregeleenheden zijn veel voorkomende schadeoorzaken de volgende invloeden; dit is geen beschrijving van de geconstateerde gebreken van dit stuk:

  • Vocht en lekkages die corrosie van contacten en elektronica kunnen veroorzaken.
  • Kortsluiting in bedrading of aangesloten circuits waardoor de uitgangen van het apparaat kunnen worden overbelast.
  • Overspanning, omgekeerde polariteit of onjuiste omgang met de stroomvoorziening, vooral bij interferentie met het elektrische systeem.
  • Oververhitting en veroudering van elektronische componenten wat kan leiden tot onregelmatige of permanente stroomuitval.
  • Onprofessionele interventies of onderbroken programmering die de elektronica kunnen beschadigen of opgeslagen gegevens kunnen beschadigen.
