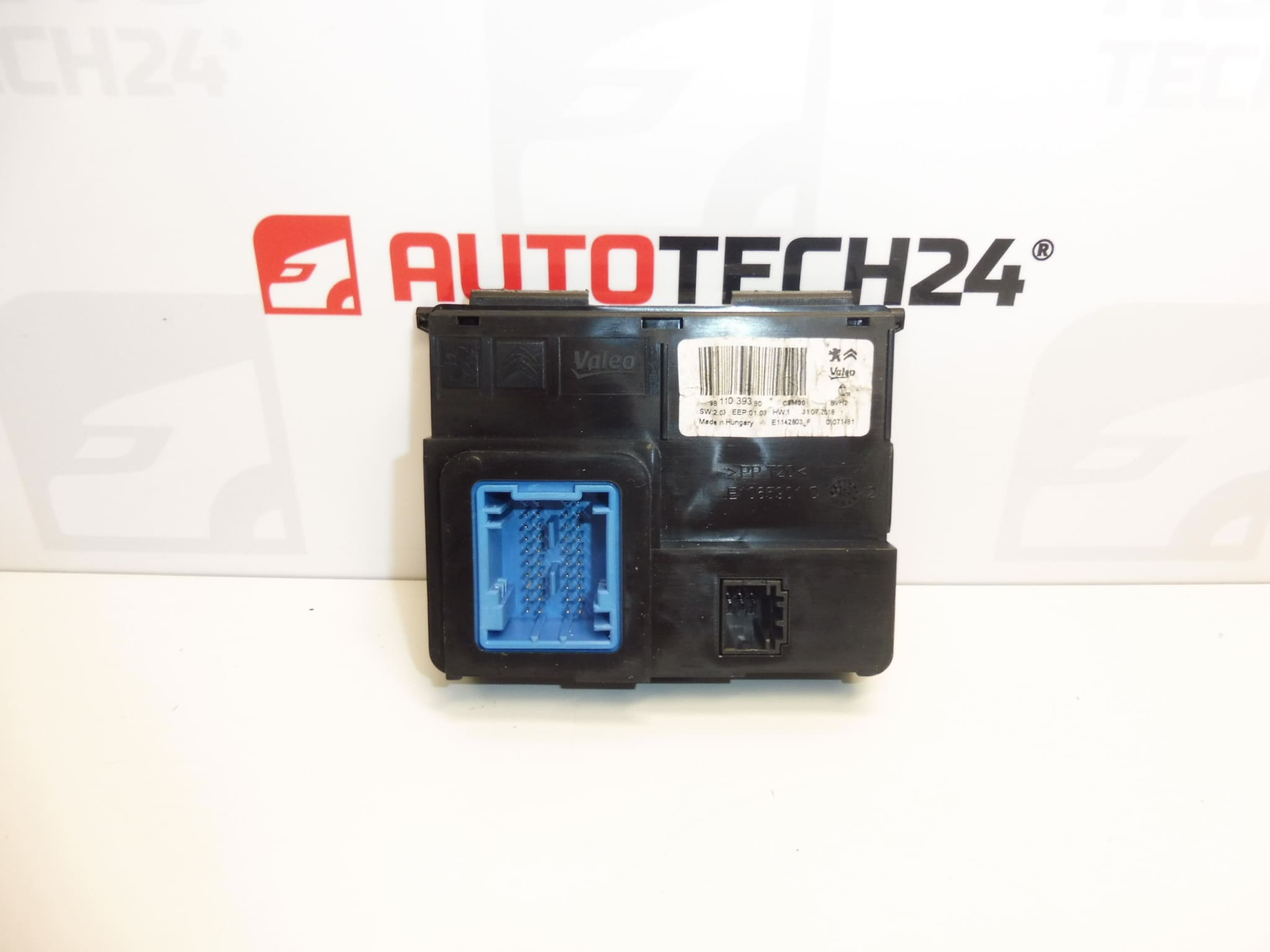

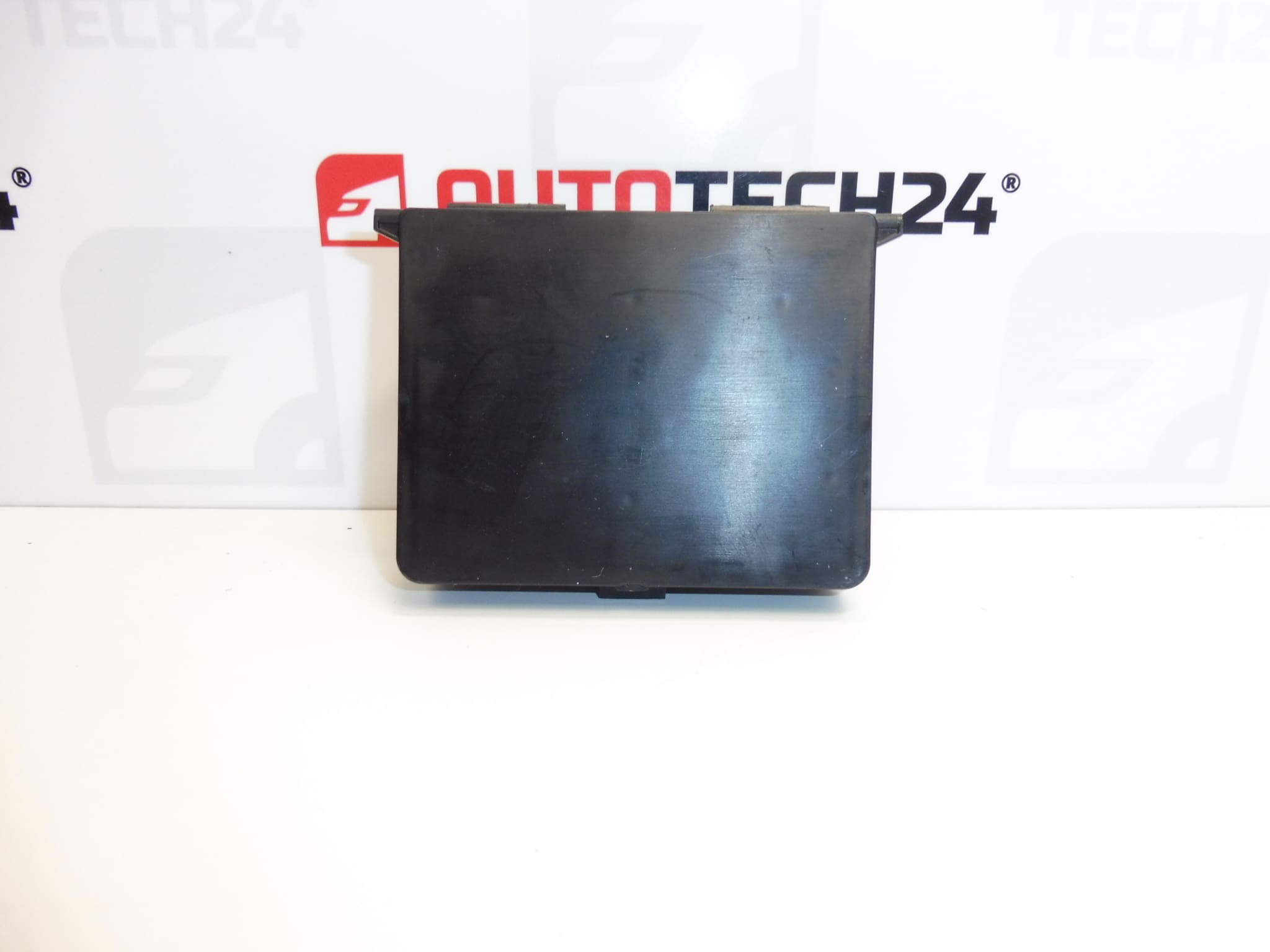

Airconditioningregelunit Citroën Peugeot 9811039380 1638190580

Beschrijving

Valeo-regeleenheid voor de airconditioning van auto’s van de Stellantis-groep CITROEN PEUGEOT OPEL FIAT TOYOTA
Komt uit een Citroën Berlingo K9 uit 2020

Beschrijving van het onderdeel

De gebruikte Valeo-regeleenheid voor de airconditioning is een elektronisch onderdeel dat bedoeld is om de functies van de airconditioning aan te sturen. Dit exemplaar is afkomstig uit een Citroën Berlingo K9 uit 2020. Bij het zoeken naar een vervangend onderdeel zijn vooral de productnummers 9811039380, 1638190580 en 1690042680 van belang.

Vervanging van de eenheid kan een oplossing zijn wanneer een defect aan de elektronica ervan is vastgesteld. Vergelijk vóór aankoop de aanduidingen, connectoren en uitvoering met het oorspronkelijke onderdeel. Alleen hetzelfde automodel garandeert niet dat de eenheid geschikt is voor de specifieke uitvoering van de airconditioning. Dit gebruikte onderdeel biedt de mogelijkheid tot reparatie zonder een nieuwe eenheid te hoeven aanschaffen.

Technische informatie

• Fabrikant: Valeo
• Model: CITROEN BERLINGO III; Citroën Berlingo K9; OPEL COMBO E K9; PEUGEOT PARTNER III; PEUGEOT RIFTER — aanduidingen die op de productlabels staan.
• Herkomst van het onderdeel: Citroën Berlingo K9, bouwjaar 2020.
• Type onderdeel: regeleenheid voor de airconditioning.
• Staat: gebruikt onderdeel.
• Overige nummers: 1690042680.

Bouwjaar 2020 verwijst naar het voertuig waaruit het onderdeel afkomstig is, niet naar het volledige toepassingsbereik van het onderdeel. De specifieke uitvoering van de airconditioning en eventuele vereisten voor de configuratie van de eenheid zijn niet vermeld in de beschikbare informatie.

Productcodes

• Productcodes: 9811039380, 1638190580, 1690042680.

De nummers dienen om het onderdeel te identificeren en op te zoeken. Vermelding ervan bij het product bevestigt op zichzelf niet dat ze onderling uitwisselbaar zijn in alle uitvoeringen van de voertuigen.

Montageadvies

Voor dit type elektronisch onderdeel geldt in het algemeen de volgende procedure. De precieze toegang tot de eenheid, de manier waarop de stroomvoorziening wordt losgekoppeld en eventuele configuratie zijn afhankelijk van het specifieke model en de uitrusting van het voertuig. Volg de onderhoudsprocedure van de fabrikant.

1) Voor de montage

• Bevestig eerst met diagnose en controle van de elektrische installatie dat de oorzaak van het defect daadwerkelijk verband houdt met de regeleenheid en niet met de stroomvoorziening, bedrading of een ander onderdeel van de airconditioning.
• Vergelijk de productnummers, de uitvoering van de behuizing, de bevestigingspunten, het aantal connectoren en hun mechanische codering met het oude onderdeel.
• Inspecteer de gebruikte eenheid: controleer op scheuren, beschadigde vergrendelingen, verbogen contacten, corrosie en sporen van vocht of oververhitting.
• Noteer indien mogelijk vóór demontage de diagnosegegevens en de oorspronkelijke instellingen. Controleer in de onderhoudsdocumentatie of vervanging configuratie of initialisatie vereist.

2) Benodigd gereedschap en materiaal

• Gangbaar handgereedschap, afhankelijk van de daadwerkelijke bevestigingsuitvoering.
• Kunststof demontagegereedschap, als afdekkingen of bekleding moeten worden losgemaakt.
• Een diagnoseapparaat dat geschikt is voor het specifieke voertuig en eventueel een multimeter om de stroomvoorziening volgens het schema te controleren.
• Verlichting, een schone en droge werkplek en hulpmiddelen om connectoren te markeren.

3) Stapsgewijze montageprocedure

1. Parkeer het voertuig veilig, schakel de airconditioning en het contact uit en zorg ervoor dat het voertuig niet onbedoeld kan bewegen.
2. Volg de procedure van de fabrikant voor het in slaapstand brengen van de elektronica en het loskoppelen van de accu. Werk niet aan de connectoren van de eenheid terwijl er spanning op staat.
3. Maak de eenheid toegankelijk volgens de onderhoudsdocumentatie. Maak afdekkingen en bevestigingsclips voorzichtig los, zonder kracht te gebruiken.
4. Maak vóór het loskoppelen een foto van de kabelgeleiding en de aansluitingen van de connectoren, of markeer ze indien nodig.
5. Maak de vergrendelingen van de connectoren los en koppel ze af door aan de connectorbehuizing te trekken, niet aan de draden.
6. Maak de bevestiging los en verwijder de oorspronkelijke eenheid voorzichtig, zonder de omliggende bedrading te belasten.
7. Controleer de connectoren en de montageruimte. Verhelp eventuele lekkage, corrosie of beschadiging van de bedrading voordat u het vervangende onderdeel installeert.
8. Vergelijk beide eenheden opnieuw. Onderbreek de montage als de connectoren of bevestigingen verschillen; pas de connectoren niet aan.
9. Plaats de vervangende eenheid en bevestig deze volgens de onderhoudsprocedure. De behuizing mag niet mechanisch worden belast.
10. Sluit de connectoren aan totdat de vergrendelingen vastklikken. Leg de bedrading zo dat deze niet bekneld raakt, onder spanning staat of in contact komt met bewegende delen.
11. Herstel de stroomvoorziening volgens de instructies van de fabrikant. Als voor deze uitvoering configuratie of initialisatie is voorgeschreven, voer dit dan uit met de daarvoor geschikte diagnoseapparatuur.
12. Controleer de werking van het systeem en plaats de gedemonteerde afdekkingen terug nadat de controle is geslaagd.

4) Controles na de montage en controle van de werking

• Test de reacties van de airconditioning op wijzigingen van de instellingen en de beschikbare modi, afhankelijk van de uitrusting van het voertuig.
• Controleer de diagnose en beoordeel eventuele storingen; alleen de opgeslagen foutcodes wissen verhelpt de oorzaak ervan niet.
• Controleer of de werking stabiel blijft nadat het contact is uitgeschakeld en weer ingeschakeld.
• Controleer tijdens een korte proefrit, indien dit veilig kan, of het defect niet terugkomt. De bestuurder mag tijdens het rijden geen diagnoseapparatuur bedienen.

5) Veelvoorkomende montagefouten en hoe u ze voorkomt

• Vervanging zonder de oorzaak te controleren: controleer eerst de stroomvoorziening, de bedrading en de bijbehorende onderdelen.
• Alleen selecteren op basis van het automodel: vergelijk ook de aanduiding en uitvoering van de eenheid en de vereisten van de specifieke uitrusting.
• Loskoppelen terwijl er spanning op staat: volg altijd de voorgeschreven procedure voor het uitschakelen en loskoppelen van de accu.
• Connectoren met kracht aansluiten: controleer de richting, contacten en vergrendelingen; een correcte aansluiting vereist geen aanpassingen.
• Eventuele configuratie over het hoofd zien: controleer de vereisten in de onderhoudsdocumentatie voordat u met de vervanging begint.
• Vocht of een defect in de elektrische installatie niet verhelpen: verhelp de oorzaak om beschadiging van de vervangende eenheid te voorkomen.

Oorzaken van beschadiging van het onderdeel

Bij elektronische regeleenheden voor de airconditioning kunnen in het algemeen vooral de volgende factoren schade veroorzaken. Dit is geen beschrijving van de vastgestelde staat van dit exemplaar.

• Vocht en lekkage, die corrosie van de contacten of beschadiging van de elektronica kunnen veroorzaken.
• Kortsluiting of een instabiele stroomvoorziening in de bijbehorende elektrische installatie.
• Langdurige blootstelling aan hitte en veroudering van onderdelen, die tot onregelmatige storingen kunnen leiden.
• Trillingen en mechanische beschadiging, bijvoorbeeld door onzorgvuldige demontage of onjuiste bevestiging.
• Beschadigde of losse connectoren, die storingen en oververhitting van de contacten kunnen veroorzaken.
• Ondeskundige werkzaamheden, met name het hanteren van connectoren terwijl er spanning op staat of onjuiste metingen.
